32 Intel Z77 moederborden getest voor Ivy Bridge

MSI Z77A-G43 / Z77A-G45

MSI heeft een vijftal ATX Z77-moederborden in haar assortiment. De luxere Z77A-GD65 en -GD80 beschrijven we op de volgende pagina, eerst belichten we de goedkopere Z77A-G43 en -G45. Tussenmodel GD55 hebben we overigens niet getest. De G43 koop je al voor minder dan 100 euro is daarmee het goedkoopste ATX-bord in de test. De G45 is met gemiddeld € 119 zo'n twee tientjes duurder.

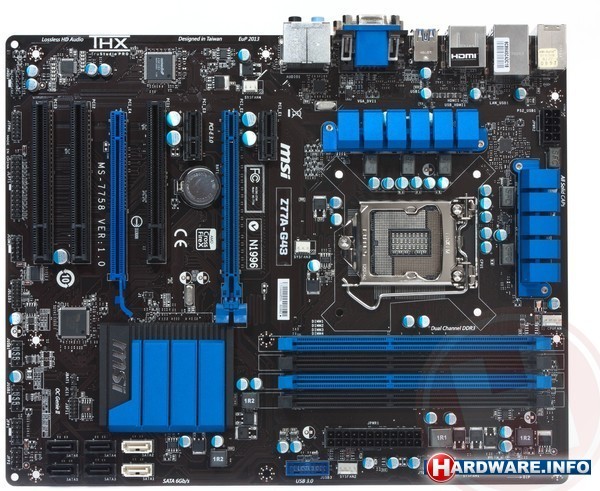

MSI Z77A-G43

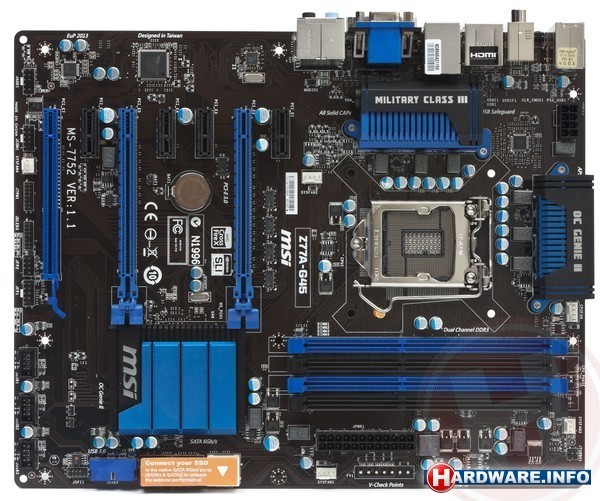

MSI Z77A-G45

De G43 biedt twee maal PCI-Express x16, twee maal PCI-Express x1 en drie maal PCI. Een opvallende keuze; vermoedelijk denkt MSI dat wie een instapbord zoekt nog de nodige oude uitbreidingskaarten heeft. De G45 heeft geen PCI, maar daardoor wel een extra x16 slot en vier x1 sloten. Beide borden bieden zes interne SATA-poorten, puur de poorten die de Z77 chipset biedt. Ook USB 3.0 vinden we op beide borden vier keer, waarvan twee keer extern. Complimenten voor het gebruiken van een interne USB 3.0 stekker die 90 graden gekanteld is op de G45: zo kom je niet in de knoei met lange videokaarten. Die zelfde stekker komen we trouwens ook tegen bij de GD65 en GD80 op de volgende pagina.

Beide borden bieden VGA, DVI en HDMI als monitoruitgangen. Virtu wordt niet gebundeld. Beide borden hebben een enkele gigabit LAN-aansluiting, gebaseerd op een Realtek controller. Ook de audiochip is identiek: een Realtek ALC892.

Een belangrijke verschil: de G45 maakt gebruik van de Military Class III componenten, wat onder meer betekent dat gekozen is voor Japanse solid cap condensators, SFC-spoelen en DrMos chips. In beide gevallen vinden we vijf fan-aansluitingen, waarvan drie PWM. De G43 heeft een vijf--fase stroomvoorziening, de G45 heeft er zes. Alleen de G45 heeft voltagemeetpunten. De G45 heeft ten slotte een rijtje LED'jes die aangeven hoeveel fases op ieder moment in tijd zijn ingeschakeld.

De BIOS is opnieuw MSI's prettige Click BIOS II. Zowel de prestaties als het energieverbruik is prima bij beide borden. Het verschil qua eigenschappen is zoals we hebben gezien zeer beperkt: het prijsverschil gaat primair op aan de betere Military Class III componenten.

MSI Z77A-G43:

MSI Z77A-G45:
