ASRock Z77 Extreme4

ASRock heeft net als de andere fabrikanten een flinke lijn aan Z77 moederborden uitgebracht, maar stuurde ons helaas alleen een sample van de Z77 Extreme 4. Met een prijskaartje van zo'n € 135 is dit bord goedkoper dan gemiddeld.

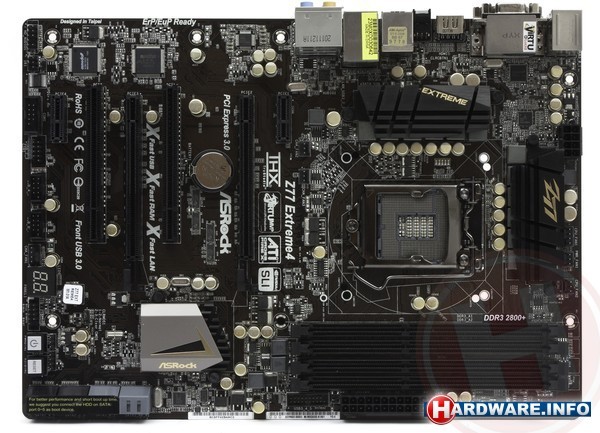

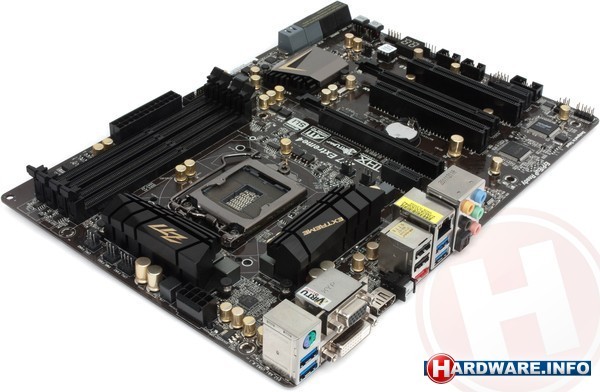

Op het bord vinden we allereerst twee PCI-Express x16 sloten (totaal 16 lanes), twee maal PCI-Express x1 en twee maal PCI. Het bord heeft acht interne SATA-poorten en één externe. De extra poorten worden bewerkstelligd door een ASMedia ASM1061 chip. USB 3.0 biedt het bord zes keer, waarvan vier keer aan de achterzijde. Voor de vijfde en zesde USB 3.0 poorten, die niet vanuit de Z77 chipset worden aangestuurd, gebruikt ASRock ook een ASMedia chip. Het bord heeft een enkele gigabit LAN-aansluiting met Broadcom BCM57781 controller. Voor 7.1-kanaals on-board geluid wordt een Realtek ALC898 chip gebruikt. Deze is gecombineerd met THX TruStudio drivers.

Voor de in de processor geïntegreerde videokaart vinden we achterop VGA, DVI en HDMI uitgangen. De Lucid Virtu MVP software wordt meegeleverd om deze aan te sturen.

Hardwarematige extra features bestaan uit onboard power/reset-knoppen en een HEX-display met BIOS POST-codes, dat je kan helpen om bij problemen de fout te zoeken. Opvallend detail is dat ASRock alle condensators op het moederbord in goud heeft uitgevoerd.

ASRock heeft al een tijdje een grafische EFI-BIOS. Men is zeker niet conservatief voor wat betreft de instellingen die overklokkers worden geboden: het CPU-voltage kan bijvoorbeeld verhoogd worden tot 2,2 volt en het geheugen tot 2,1 volt. Dat is in vergelijking met andere borden vrij fors. Een goede feature is dat je vanuit het instellingenscherm automatisch nieuwe BIOS-versies op internet kunt zoeken en flashen. De eerlijkheid gebiedt echter ook te zeggen dat ASRock qua aantal instellingsmogelijkheden in een merk als ASUS nog altijd haar meerdere moet erkennen.

In onze oorspronkelijke review schreven we dat het stroomverbruik van de Z77 Extreme 4 érg hoog was. Met de nieuwste BIOS heeft ASRock dat probleem grotendeels verholpen, al blijkt uit onze verbruikstests nog steeds dat de Z77 Extreme 4 meer stroom dan gemiddeld vereist. Een gedeeltelijke verklaring is dat ASRock de baseclock standaard stiekem op 100,5 in plaats van 100 instelt. Dat verklaart ook direct waarom het bord in de benchmarks juist wat beter dan gemiddeld scoort.
