Een nieuwe voet
We zouden de reden van dit artikel bijna vergeten: de introductie van de Pentium 4 2 GHz. Dit nieuwe lid in de Pentium 4-familie is net als zijn voorgangers gebouwd in het vertrouwde .18-micron proces en verschilt dus weinig van de eerdere Pentium 4’s. De overstap naar .13-micron staat later op het programma.
Toch is er een verschil, de introductie van de Pentium 4 betekent namelijk ook de komst van een nieuwe voet. De nieuwe socket heeft 478-pootjes en is een flink stuk kleiner dan zijn 423-verbindingen tellende voorganger. De extra pootjes worden voornamelijk gebruikt om de Pentium 4 meer mogelijkheden te geven om in contact met aarde te zijn, waardoor de elektromagnetische eigenschappen van de chip worden verbeterd. De kleinere processor betekent echter geen kleinere moederborden of kleinere koelers, zeer zeker niet. Deze Pentium 4’s moeten gebruikt worden met koelprofielen die een associatie oproepen met een halve baksteen. Overigens blijft de 423-versie van de Pentium 4 voorlopig gewoon verkrijgbaar. Naar verwachting zullen snellere versies van de Pentium 4 alleen nog in 478-polige versie verschijnen.

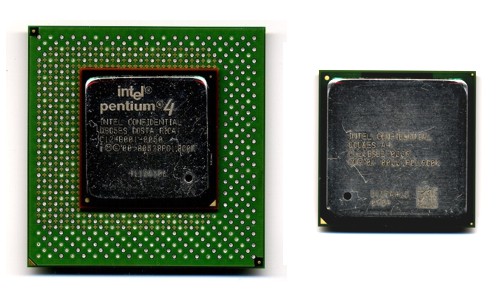

De 'oude' (Socket 423) en nieuwe (Socket 478) Pentium 4 naast elkaar
|
|
|
|
De boven- en onderkant van de nieuwe
μPGA Socket478 Pentium 4 |
|
Een ander verschil is dat de pootjes van de voet niet meer door het bord steken. De voet is nu net als de chipset en sommige andere chips op het moederbord via de BGA-techniek (Ball Grid Array) verbonden met de print, oftewel soldeerballetjes onder de voet die na verwarming een goede verbinding maken.
Toch brengt deze verbindingstechniek wat hoofdbrekens voor de moederbord- en systeemfabrikanten met zich mee. Zoals gezegd zijn de koelers bijzonder groot en deze worden met klemmen met moederbord en processor verbonden. Op deze manier wordt er flink wat kracht op de print uitgeoefend. Zo veel, dat de kans bestaat dat de print bol gaat staan, waardoor er printbreuken of andere vervelende gevolgen kunnen ontstaan. Fabrikanten krabben zich achter het hoofd, er zijn al fabrikanten die een metalen schoring onder het moederbord aanbrengen. Raadzaam is het in ieder geval om de koeler pas aan te brengen als het moederbord stevig in de kast is gemonteerd, zodanig dat er zo min mogelijk kans is op buiging van het bord. Intel belooft dat het systeem geschikt is voor zeer zware schokken, toch we raden u niet aan om de proef op de som te nemen.

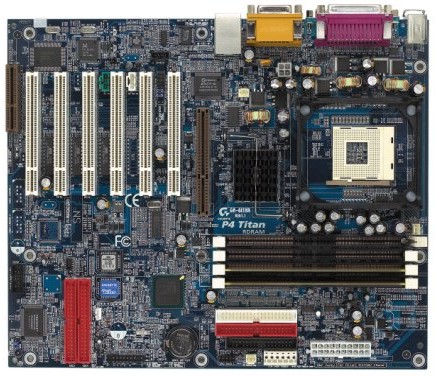

Een voorbeeld van een moederbord met de nieuwe Socket478 processor-voet aan
boord. Om de CPU-socket zien we de houder voor de CPU-koeler.
