Modellen

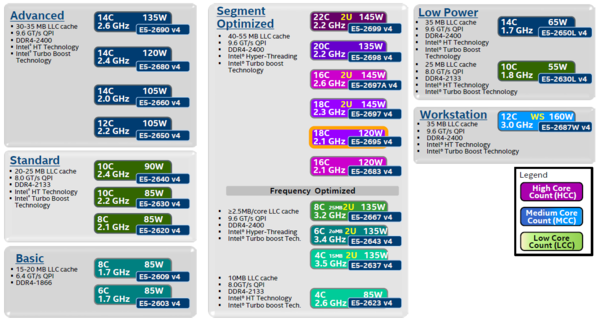

Zoals te doen gebruikelijk, bevat ook de nieuwe generatie Xeon-chips een groot aantal verschillende modellen, gericht op verschillende marktsegmenten. Onderstaande afbeelding toont een overzicht van de belangrijkste modellen. Zoals op de vorige pagina ook al geschreven, heeft Intel voor iedere bestaande Xeon E5 v3 chip ook een nieuwe v4 tegenhanger geïntroduceerd met een identieke positionering, (vrijwel) identieke prijs en identieke TDP.
In de eerste kolom zien we een negental standaard modellen, die uiteraard variëren in prijs en prestaties, waarbij dat laatste voornamelijk voor rekening komt voor verschillende aantallen cores en verschillende klokfrequenties. In de tweede kolom vinden we de zogenaamde segment optimized modellen. Bovenin staan de SKU's met de grootste aantallen cores (16 tot en met 22), gericht op zeer parallelle server-workloads die goed schalen bij veel cores. Daaronder staan juist de frequency optimized modellen, met relatief klein aantallen cores, maar wel veel hogere klokfrequenties. Op het eerste gezicht lijkt dat gek; wat is het nut van een 4-core server-CPU? Toch is het niet zo vreemd; er is nog voldoende server-software waarbij de licentiekosten per CPU-core betaald moeten worden, die véél hoger zijn dan de kosten van hardware. Een CPU met relatief weinig cores, maar wel zeer hoge klokfrequenties is dan uiteindelijk een voordeliger optie. In de rechterkolom vinden we nog twee SKU's die primair zijn gericht op laag energieverbruik en een speciaal 160W model voor workstations.
Er is dus een groot aantal verschillende Xeon E5 v4 chips, maar onderliggend zijn deze gebaseerd op een drietal verschillende fysieke chips; de zogenaamde HCC (high core count), MCC (medium core count) en LCC (low core count) modellen.

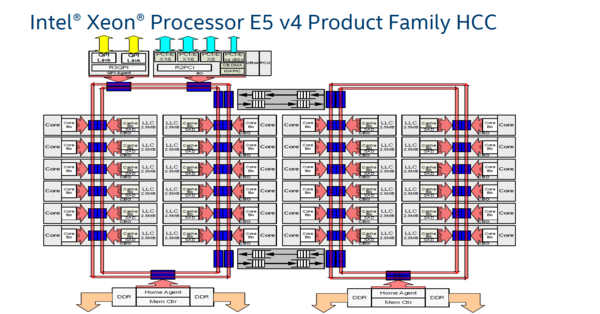

De HCC variant bevat 24 cores en 60 MB L3-cache. Voor de duidelijkheid; er is dus (vooralsnog) geen enkel Xeon E5 v4 model waarbij alle cores ingeschakeld zijn. Vermoedelijk is dit om de yields zo hoog mogelijk te houden; niet-werkende cores kunnen uitgeschakeld worden en door zelfs voor de snelste chips twee cores "speling" te hebben kan Intel het aantal geproduceerde chips verhogen dat daadwerkelijk gebruikt kan worden.
Net als bij de vorige generatie wordt er gebruik gemaakt van twee ringbussen om alle cores met elkaar te verbinden, waarbij elk van beide ringen twaalf cores aaneengeschakeld hebben. Twee knooppunten, met een latency van vijf klokslagen, zorgen ervoor dat data van de ene ringbus naar de andere verplaatst kan worden. De architectuur van de ringbus is niet veranderd ten opzichte van vorige generaties: nog steeds zijn het bi-directionele bussen met een breedte van 32-bits per richting, die iedere klokslag data één hop in een richting naar keuze kunnen verplaatsen. In tegenstelling tot de Haswell-generatie is het aantal cores per ring bij Broadwell HCC symmetrisch, al is dat volgens de ontwerpers primair een theoretisch voordeel, aangezien het voor de gemiddelde inter-core latency weinig uit maakt. De HCC-chip bevat twee geheugencontrollers die beide twee DDR4-kanalen aansturen.

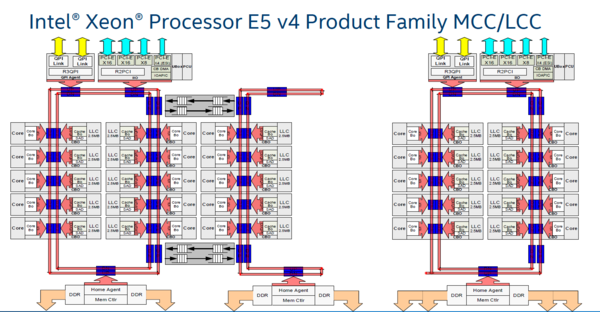

De MCC variant bevat 15 cores en 37,5 MB L3-cache. Deze chip-variant wordt gebruikt voor de modellen tot en met 14 cores. Ook deze uitvoering heeft twee ringbussen en twee geheugencontrollers, waarbij de tweede ringbus wel slechts vijf cores bevat. De LCC uitvoering tenslotte bevat 10 cores en 25 MB L3-cache en wordt gebruikt voor de Xeon E5 v4 varianten met 10 cores en minder. Deze chip heeft één geheugencontroller die alle vier de kanalen aanstuurt. Voor de consumenten die meelezen; het is deze chip die ook gebruikt zal gaan worden voor de toekomstige Core i7 Broadwell-E processors voor het X99 platform.
De HCC chip-variant bevat zo'n 7,2 miljard transistors en meet 18,1 bij 25,2 mm, ofwel 456 mm². De MMC variant bevat zo'n 4,7 miljard transistors en meet 16,2 bij 18,9 mm, ofwel 306 mm². De LCC variant ten slotte bevat 3,2 miljard transistors en meet 16,2 bij 15,2 mm, ofwel 246 mm².
Net als bij de vorige generatie is het bij de modellen gebaseerd op HCC of MCC chips mogelijk om de processors in zogenaamde cluster-on-die (COD) modus te gebruiken. Daarbij gedragen de beide clusters van cores verbonden aan de twee ringbussen zich ten opzichte van het besturingssysteem als twee losse CPU's, zodat een dual-socket systeem zich naar de buitenwereld voordoet als quad-socket machine. Bij elkaar behorende data blijft dan, wanneer door het OS juist gescheduled, bij naburige cores en L3-cache segmenten. Het nadeel van COD is dat de per core beschikbaare gedeelde L3-cache gehalveerd is. Bij specifieke workloads kan COD echter voor een presentatiewinst zorgen en voor wie de Xeon-machines inzet voor specifieke (eigen) code doet er goed aan daar op z'n minst mee te experimenteren.
Overzicht
In onderstaande tabel vind je de belangrijkste specificaties van de verschillende aangekondigde Xeon E5 v4 modellen nog eens overzichtelijk naast elkaar.
CPU | Cores | Klokf. | Turbo | L3 | TDP | QPI | Geheugen |
---|---|---|---|---|---|---|---|
Xeon E5-2699 v4 | 22 | 2,2 GHz | 3,6 GHz | 55 MB | 145 W | 9,6 GT/s | 4x DDR4-2400 |
Xeon E5-2698 v4 | 20 | 2,2 GHz | 3,6 GHz | 50 MB | 135 W | 9,6 GT/s | 4x DDR4-2400 |
Xeon E5-2697A v4 | 16 | 2,6 GHz | 3,6 GHz | 40 MB | 145 W | 9,6 GT/s | 4x DDR4-2400 |
Xeon E5-2697 v4 | 18 | 2,3 GHz | 3,6 GHz | 45 MB | 145 W | 9,6 GT/s | 4x DDR4-2400 |
Xeon E5-2695 v4 | 18 | 2,1 GHz | 3,3 GHz | 45 MB | 120 W | 9,6 GT/s | 4x DDR4-2400 |
Xeon E5-2683 v4 | 16 | 2,1 GHz | 3,0 GHz | 40 MB | 120 W | 9,6 GT/s | 4x DDR4-2400 |
Xeon E5-2690 v4 | 14 | 2,6 GHz | 3,5 GHz | 35 MB | 135 W | 9,6 GT/s | 4x DDR4-2400 |
Xeon E5-2680 v4 | 14 | 2,4 GHz | 3,3 GHz | 35 MB | 120 W | 9,6 GT/s | 4x DDR4-2400 |
Xeon E5-2660 v4 | 14 | 2,0 GHz | 3,2 GHz | 35 MB | 105 W | 9,6 GT/s | 4x DDR4-2400 |
Xeon E5-2650 v4 | 12 | 2,2 GHz | 2,9 GHz | 30 MB | 105 W | 9,6 GT/s | 4x DDR4-2400 |
Xeon E5-2640 v4 | 10 | 2,4 GHz | 3,4 GHz | 25 MB | 90 W | 8,0 GT/s | 4x DDR4-2133 |
Xeon E5-2630 v4 | 10 | 2,2 GHz | 3,1 GHz | 25 MB | 85 W | 8,0 GT/s | 4x DDR4-2133 |
Xeon E5-2620 v4 | 8 | 2,1 GHz | 3,0 GHz | 20 MB | 85 W | 8,0 GT/s | 4x DDR4-2133 |
Xeon E5-2609 v4 | 8 | 1,7 GHz | - | 20 MB | 85 W | 6,4 GT/s | 4x DDR4-1866 |
Xeon E5-2603 v4 | 6 | 1,7 GHz | - | 15 MB | 85 W | 6,4 GT/s | 4x DDR4-1866 |
Xeon E5-2650L v4 | 14 | 1,7 GHz | 2,5 GHz | 35 MB | 65 W | 9,6 GT/s | 4x DDR4-2400 |
Xeon E5-2630L v4 | 10 | 1,8 GHz | 2,9 GHz | 25 MB | 55 W | 8,0 GT/s | 4x DDR4-2133 |
Xeon E5-2687W v4 | 12 | 3,0 GHz | 3,5 GHz | 30 MB | 160 W | 9,6 GT/s | 4x DDR4-2400 |
Xeon E5-2667 v4 | 8 | 3,2 GHz | 3,6 GHz | 25 MB | 135 W | 9,6 GT/s | 4x DDR4-2400 |
Xeon E5-2643 v4 | 6 | 3,4 GHz | 3,7 GHz | 20 MB | 135 W | 9,6 GT/s | 4x DDR4-2400 |
Xeon E5-2637 v4 | 4 | 3,5 GHz | 3,7 GHz | 15 MB | 135 W | 9,6 GT/s | 4x DDR4-2400 |
Xeon E5-2623 v4 | 4 | 2,6 GHz | 3,2 GHz | 10 MB | 85 W | 8,0 GT/s | 4x DDR4-2133 |
In deze tweede tabel hebben we de belangrijkste eigenschappen van gelijk geprijsde en gelijk gepositioneerde Xeon E5 v4 en v3 modellen naast elkaar gezet. Zoals je kunt zien biedt Intel in de regel voor hetzelfde geld en dezelfde TDP met Broadwell 4 of 2 extra cores. Daar staat echter tegenover dat de klokfrequenties bij de v4 chips eerder wat lager dan hoger zijn. Bij een aantal van de goedkopere Xeons, zoals de E5-2643 en 2637, zijn er eigenlijk geen verschillen en zal de enige winst de beperkte IPC-toename van de Broadwell-cores ten opzichte van Haswell zijn. De instapper, de E5-2623, is dankzij aanzienlijk lagere klokfrequenties als enige vermoedelijk langzamer dan z'n voorloper.
CPU | Cores | Klokf. | Turbo | L3 | Cores | Klokf. | Turbo | L3 |
---|---|---|---|---|---|---|---|---|
Generatie | E5 v4 processors (Broadwell) | E5 v3 processors (Haswell) | ||||||
Xeon E5-2699 | 22 | 2,2 GHz | 3,6 GHz | 55 MB | 18 | 2,3 GHz | 3,6 GHz | 45 MB |
Xeon E5-2698 | 20 | 2,2 GHz | 3,6 GHz | 50 MB | 16 | 2,3 GHz | 3,6 GHz | 40 MB |
Xeon E5-2697 | 18 | 2,3 GHz | 3,6 GHz | 45 MB | 14 | 2,6 GHz | 3,6 GHz | 35 MB |
Xeon E5-2695 | 18 | 2,1 GHz | 3,3 GHz | 45 MB | 14 | 2,3 GHz | 3,3 GHz | 35 MB |
Xeon E5-2683 | 16 | 2,1 GHz | 3,0 GHz | 40 MB | 14 | 2,0 GHz | 3,0 GHz | 35 MB |
Xeon E5-2690 | 14 | 2,6 GHz | 3,5 GHz | 35 MB | 12 | 2,6 GHz | 3,5 GHz | 30 MB |
Xeon E5-2680 | 14 | 2,4 GHz | 3,3 GHz | 35 MB | 12 | 2,5 GHz | 3,3 GHz | 30 MB |
Xeon E5-2660 | 14 | 2,0 GHz | 3,2 GHz | 35 MB | 10 | 2,6 GHz | 3,3 GHz | 25 MB |
Xeon E5-2650 | 12 | 2,2 GHz | 2,9 GHz | 30 MB | 10 | 2,3 GHz | 3,0 GHz | 25 MB |
Xeon E5-2640 | 10 | 2,4 GHz | 3,4 GHz | 25 MB | 8 | 2,6 GHz | 3,4 GHz | 20 MB |
Xeon E5-2630 | 10 | 2,2 GHz | 3,1 GHz | 25 MB | 8 | 2,4 GHz | 2,8 GHz | 20 MB |
Xeon E5-2620 | 8 | 2,1 GHz | 3,0 GHz | 20 MB | 6 | 2,4 GHz | 3,2 GHz | 15 MB |
Xeon E5-2609 | 8 | 1,7 GHz | - | 20 MB | 6 | 1,9 GHz | - | 15 MB |
Xeon E5-2603 | 6 | 1,7 GHz | - | 15 MB | 6 | 1,6 GHz | - | 15 MB |
Xeon E5-2650L | 14 | 1,7 GHz | 2,5 GHz | 35 MB | 12 | 1,8 GHz | 2,5 GHz | 30 MB |
Xeon E5-2630L | 10 | 1,8 GHz | 2,9 GHz | 25 MB | 8 | 1,8 GHz | 2,9 GHz | 20 MB |
Xeon E5-2687W | 12 | 3,0 GHz | 3,5 GHz | 30 MB | 10 | 3,1 GHz | 3,5 GHz | 25 MB |
Xeon E5-2667 | 8 | 3,2 GHz | 3,6 GHz | 25 MB | 8 | 3,2 GHz | 3,6 GHz | 20 MB |
Xeon E5-2643 | 6 | 3,4 GHz | 3,7 GHz | 20 MB | 6 | 3,4 GHz | 3,7 GHz | 20 MB |
Xeon E5-2637 | 4 | 3,5 GHz | 3,7 GHz | 15 MB | 4 | 3,5 GHz | 3,7 GHz | 15 MB |
Xeon E5-2623 | 4 | 2,6 GHz | 3,2 GHz | 10 MB | 4 | 3,0 GHz | 3,5 GHz | 10 MB |
