De voeding geopend
Na het openen van de voedingen zien we een duidelijk verschil in de hoeveelheid componenten die zijn gebruikt. De Q-Tec voeding is een stuk leger en gebruikt goedkopere koelplaten. Antec gebruikt naast de geperforeerde plaat koelvinnen over de gehele lengte. Sommigen beweren dat je in vele gevallen de kwaliteit van de voeding kan afmeten aan het gewicht. Uiteraard is dit geen bindende richtlijn, maar er zit absoluut een kern van waarheid in!

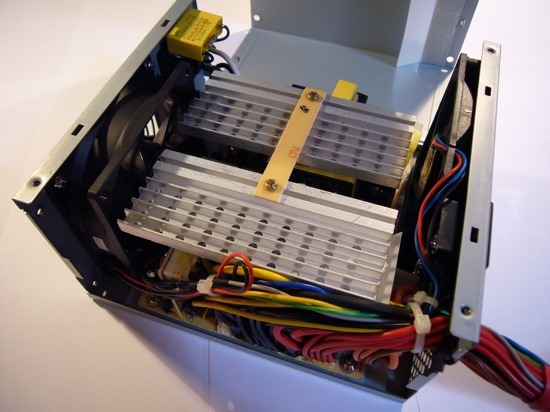

Om het overzicht te behouden verwijderen we de fans. In het bovenaanzicht is goed te zien hoe groot het koeloppervlak van de Antec koelvinnen is: een groot gedeelte van de componenten is verborgen. Beide fabrikanten isoleren het PCB van de behuizing door een extra plastic laag.

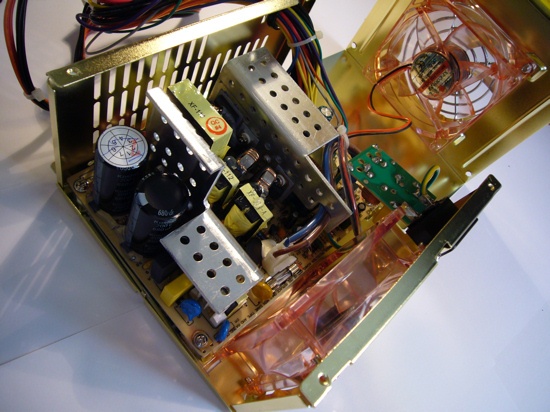

De Antec en Q-Tec voedingen van binnen. Meteen valt op dat Antec veel meer koelprofielen heeft.

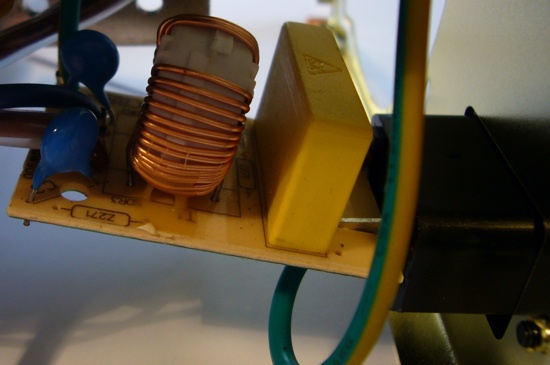

De eerste stap die we gaan bekijken is het inkomen van de stroom. Een eerste filter - bij Antec de IEC384-14 - verwijdert bij beide voedingen de ruis uit het inkomend signaal. Q-Tec plaatst deze onhandig op een extra PCB, zoals hieronder aangegeven. Na deze wordt bij Q-Tec een passieve vorm van Power Factor Correction toegepast: de spoel zorgt ervoor dat de arbeidsfactor met een vaste factor verlaagd wordt. Bij de Antec voeding wordt gebruik gemaakt van actieve PFC: een vierde van het PCB bestaat uit componenten die verantwoordelijk zijn voor het filteren van het inkomend signaal en het uitvoeren van PFC. Links komt de stroom binnen via de ruisfilter en doorgaat via het PCB verschillende stappen om het signaal te zuiveren. De PFC-regelchip, ICE1PCS01 genaamd, bevindt zich onder de koelvinnen, achter de later besproken 12 V transformator. De diverse spoelen kunnen naar gelang de waarde van de arbeidsfactor ingeschakeld worden.

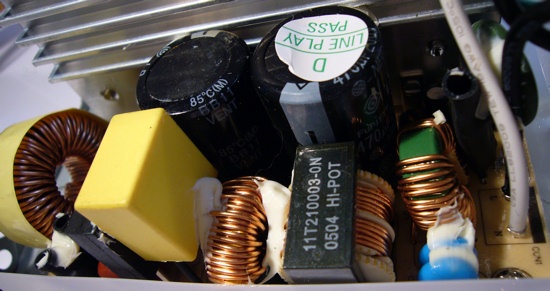

In beide voedingen vinden we een Hi-Pot tester: dit beveiligingsmechanisme is niets meer dan een eenvoudige transformator en kijkt of de elektrische circuits gescheiden zijn, dat wil zeggen de hoge 230 V spanning en de lage 12 V spanning. Wanneer er ergens kortsluiting optreedt zal de Hi-Pot tester een groot spanningsverschil zien, wat duidt op een hoge kortsluitstroom. Het gevolg is dat de voeding direct uitschakelt.
Passieve PFC bij Q-Tec (boven) en actieve PFC bij Antec (onder)
