Inverteren en transformeren
In een volgende stap wordt de frequentie van de gelijkrichte spanning van 50 Hz tot boven de 20 kHz (kilohertz) verhoogd. De spanning zal dus enorm snel wisselen tussen de 0 V en 230 V. Het verhogen van de frequentie gebeurt door een vermogenoscillator, die de ingangsspanning heel vlug in stukjes te hakt. De werking van deze component vereist een behoorlijke voorkennis van vermogenelektronica en laten we hier achterwege.
Vervolgens wordt de spanning van het hoogfrequente AC-signaal van 230 V naar 12 V getransformeerd. Zo bekomen we een 12 V hoogfrequent AC-signaal: enkel de grootte van de spanning wordt veranderd. De werking van een transformator berust op het feit dat een wisselende stroom door een draad magnetisch veld genereert. Door meerdere draden te wikkelen in een spoel, ontstaat er in de wikkeling een sterk magnetisch veld dat naar één kant gericht is. Door het opgewekte magnetisch veld op te vangen in een andere, tweede wikkeling - die totaal los staat van de eerste wikkeling - wordt er een stroom geïnduceerd in de draden van de tweede wikkeling.
De kunst is om alle magnetische veldlijnen uit de eerste spoel te laten terechtkomen in de rechterspoel. Dit gebeurt grotendeels door het magnetische veld te geleiden door een ijzeren (ferriet om precies te zijn) kring. De twee spoelen zijn dus gewikkeld rond eenzelfde ijzer. De kring moet gesloten zijn zodat de magnetische stromen kunnen blijven lopen. Door de verhouding van het aantal windingen per spoel aan te passen, kun je de spanning aanpassen. Door aan de ene kant 10x meer wikkelingen te hebben dan aan de andere kant, kun je de spanning weer met een factor 10 verlagen.
De 12 V spanning wordt via twee extra transformators omgezet in 5 V en 3,3 V. Deze zijn, omdat er minder vermogen door de apparaten op deze spanning gebruikt wordt, een stuk kleiner dan de 230 V naar 12 V transformator.

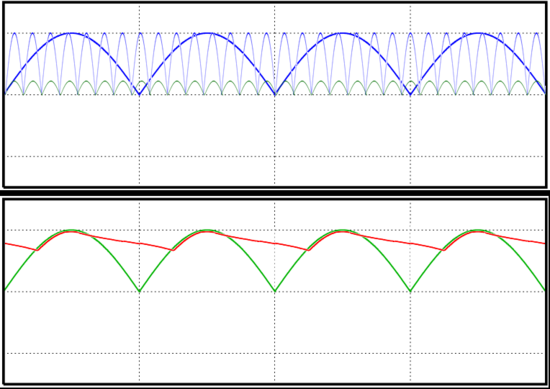

Boven: De gelijkgerichte 230V spanning (donkerblauw) wordt geïnverteerd tot de lichtblauwe AC-spanning met veel hogere frequentie en daarna getransformeerd naar 12 V (groen). Onder: Dit signaal wordt afgevlakt tot een 12 V gelijkspanning (rood).
