Afvlakken en stabiliseren
Na het transformeren van de 3,3 V, 5 V en 12 V spanningen moeten deze nog afgevlakt worden - dat wil zeggen, een zo continu mogelijke gelijkspanning maken die zo weinig mogelijk ruis heeft - en vervolgens gestabiliseerd. De spanningsregulators zijn bij beide voedingen duidelijk zichtbaar als grote spoelen. De condensators zijn bij beide voedingen volledig door voedingskabels omgeven en zijn dus niet volledig zichtbaar.
De Q-Tec voeding heeft alle componenten op het vaste PCB gesoldeerd, zo ook de LM339N spanningscomparator. Deze controleert op eenvoudige wijze of de spanning constant blijft en is op die manier een stabilisator.
In de Antec voeding zien we naast de eerder aangegeven componenten links een groen PCB. Hierop bevinden zich de spanningsstabilisators en de snelheidsregeling van de fans. Vanaf deze printplaat vertrekken de verschillende rails: één 3,3 V en 5 V rail en twee 12 V rails. Achter de spanningsregulator PCB vinden we de chip terug die de vermogencontrole doet, een Texas Instruments TPS3510P. Deze monitor analyseert het inkomend en uitgaand vermogen en communiceert met het moederbord. De chip stuurt ook de stabilisators aan en controleert op overspanning of onderspanning van alle lijnen. De kwaliteit van een dergelijke chip drukt men uit in hoe snel de chip kan reageren op plotse spanningswisselingen.

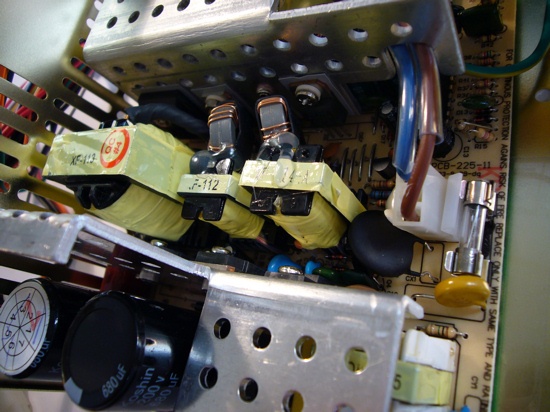

Drie transformators binnen de Q-Tec voeding, van links naar rechts voor 12V, 5V en 3.3V.

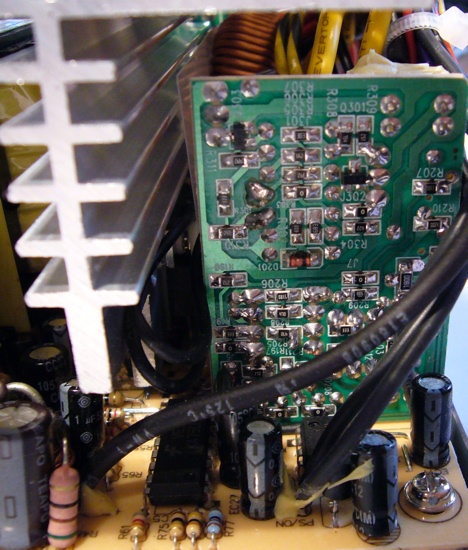

Antec heeft de spanningsstabilisatoren onder gebracht op een exra (groen) PCB.
Conclusie
De ene voeding is de andere niet, dat is één ding wat zeker is. Goedkopere voedingen bieden vaak een lagere efficiëntie en maken gebruik van goedkopere componenten, wat weer een mindere stabiliteit tot gevolg kan hebben. Laat je niet verleiden door de mooie claims op goedkope voedingen: kwaliteit heeft overduidelijk een prijs.
