Bouw je eigen Mini-PC 2015: kleiner is fijner

Stap 8: SSD, optische drive en videokaart voorbereiden

De Silverstone ML07 is een bijzondere Mini-ITX behuizing, omdat de videokaart niet rechtstandig in het PCI Express slot van het moederbord wordt geplaatst. In plaats daarvan maak je gebruik van een speciale riser-kaart, die ervoor zorgt dat de videokaart parallel aan het moederbord wordt gepositioneerd. Om hem wel stevig op zijn plek te houden, heeft de kast een speciale bracket. Die dient ook om de optische drive en een 2,5" opslagapparaat te huisvesten. In deze stap monteren we deze drie onderdelen.

Een optisch station kan je natuurlijk weglaten, maar voor het installeren van software kan het handig zijn, evenals voor weergave van bijvoorbeeld dvd's. De ML07 behuizing heeft wel een speciale slimline slot-in drive nodig. Die zijn niet altijd eenvoudig verkrijgbaar, dus houd hier rekening mee. We gebruiken een Silverstone SST-SOD02.

Voor de opslag in de 2,5" ruimte plaatsen we een Samsung 850 Pro SSD van 256GB. Dit is een van de snelste SSD's die je op moment van schrijven kan kopen. De videokaart ten slotte is een ASUS Striker Platinum GeForce GTX 760. Let op dat de breedte en lengte beperkt zijn; deze videokaart past hier, maar nog maar net. Een langer of breder exemplaar zou niet gaan. Dit gaat voor veel Mini-ITX behuizingen op, dus informeer jezelf goed voordat je je componenten aanschaft.

Om te beginnen schuiven we de Silverstone SST-SOD02 in de daarvoor bestemde uitsparing.

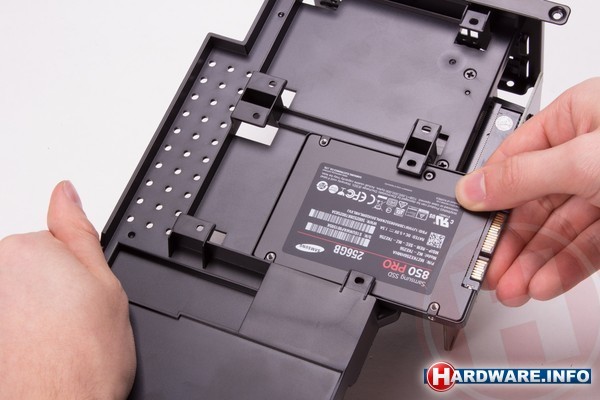

Daarna de Samsung 850 Pro SSD...

...die we ook direct vastschroeven.

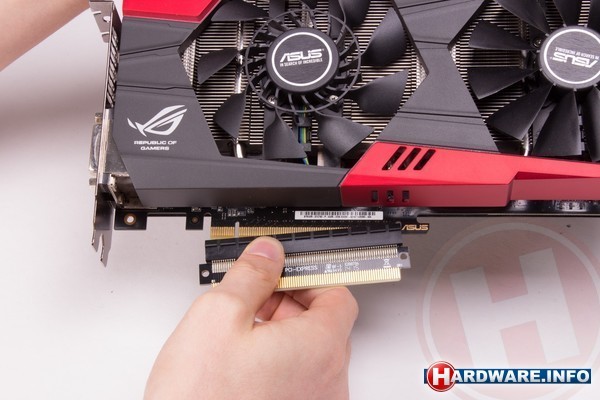

Nu is het tijd om een PCI Express verleng-bracket op de PCI Express aansluiting van de ASUS Striker GTX 760 te plaatsen. Die is nodig om hem straks in de houder te kunnen bevestigen.

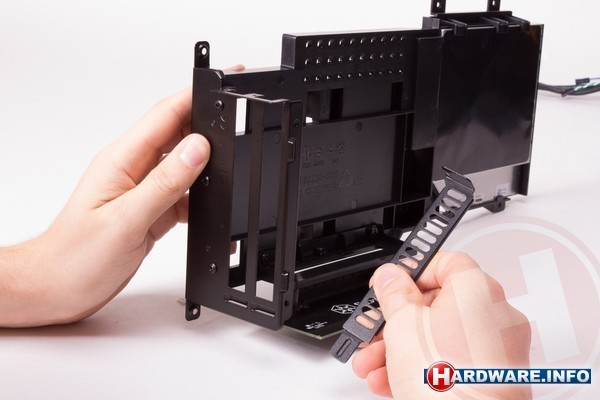

Daarvoor verwijderen we eerst de slotplaatjes van de videokaarthouder.

Omdat het een dual-slot videokaart is, moeten beide slotplaatjes verwijderd worden.

De videokaart kan nu geplaatst worden. Dankzij het verleng-bracket schuift hij keurig in de wat lager liggende riser-kaart, die vastzit aan de houder.

Vervolgens schroeven we de videokaart vast.

Met een apart klemmetje wordt de videokaart extra stevig vastgezet.

Ook daarvoor moet je schroeven, aan de onderkant...

...en aan de zijkant.

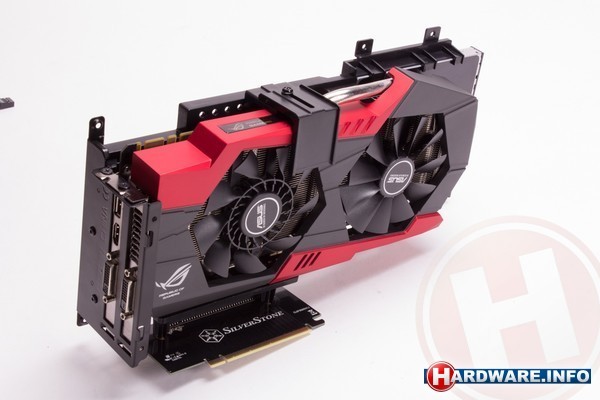

Nu is het geheel klaar om geplaatst te worden.

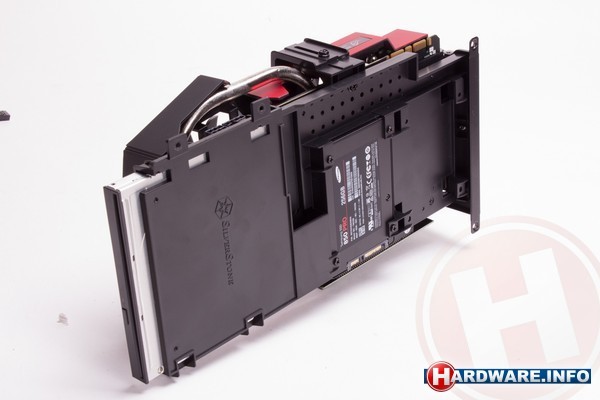

Hier zie je de houder met optisch station en SSD nog aan de onderzijde.
