Bouw je eigen Mini-PC 2015: kleiner is fijner

Stap 6: Moederbord monteren

Met de processor, koeler en geheugen op hun plaats is het tijd om het moederbord in onze Mini-ITX behuizing te monteren. De ASUS Z97I-Plus bevat vier SATA-poorten, vier USB 3.0 en vier USB 2.0 externe aansluitingen, gigabit ethernet en DVI, VGA, DisplayPort en HDMI, alsmede 7.1-kanaals surround geluid, een optische uitgang én een geïntegreerde WLAN-verbinding. Een bijzonder compleet bordje dus, wat maar aantoont dat je op het vlak van connectiviteit geen concessies hoef te doen met een compact systeem.

Het moederbord schroef je vast op afstandsbusjes. Dat zijn er voor een Mini-ITX systeem minder dan bij grotere moederborden, uiteraard. Vaak zijn ze al voorgemonteerd, maar als dat niet zo is, is dit het moment om dat te doen. Zorg dat er onder elk schroefgat in het moederbord een afstandsbusje aanwezig is.

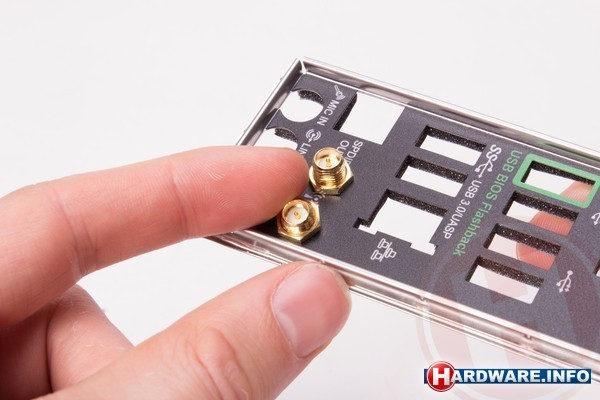

Om te beginnen plaatsen we de antenne-aansluitingen voor de WLAN-adapter in de backplate bracket.

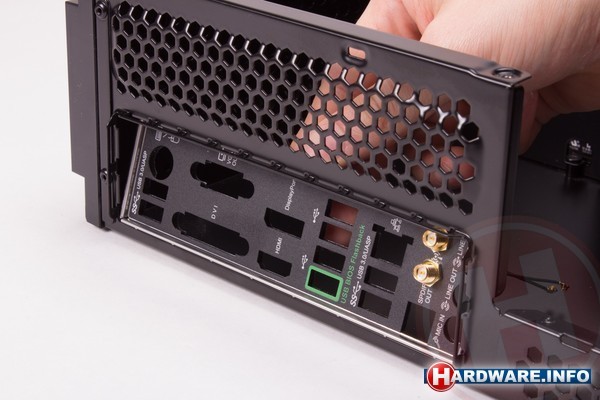

Die klemmen we vervolgens in de daarvoor bestemde uitsparing van de ML07-behuizing. Let op de oriëntatie!

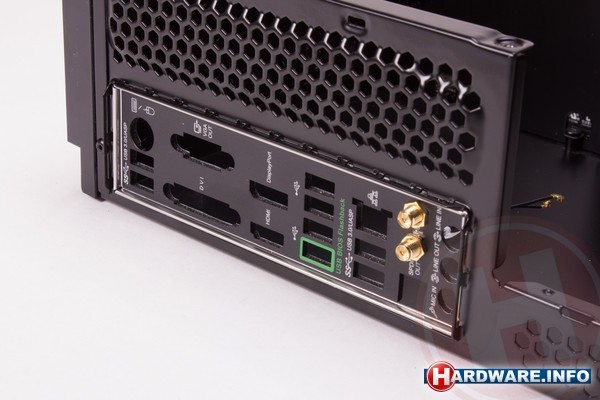

Eenmaal ingeklemd ziet dat er zo uit.

Nu kunnen we het moederbord monteren. Plaats de externe aansluitingen in de backplate bracket en laat het voorzichtig naar onderen zakken op de afstandsbusjes.

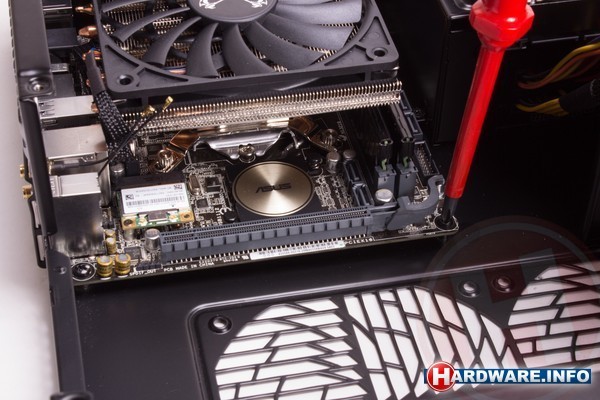

Schroef het moederbord vast.

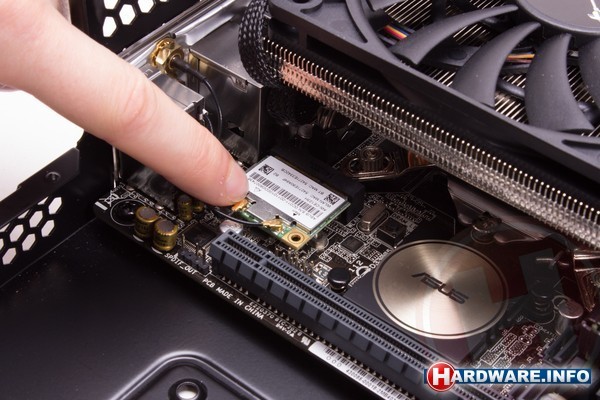

En verbind ten slotte de antennes van de backplate met de WLAN-adapter. Als je moederbord niet over deze voorziening beschikt, hoef je dat uiteraard niet te doen.
