Stap 1: Voorbereiden
De gekozen behuizing is een SilverStone ML07. Dit is een zeer compacte, platte kast waarin de videokaart min of meer naast het moederbord wordt geplaatst. Dat is mogelijk door het gebruik van een PCI-Express riser-kaartje. Hierdoor kan het systeem zeer compact blijven, maar het inbouwen is wat bewerkelijker dan bij een ruimere kast.
De ML07 kan op zijn kant staan, maar ook plat geplaatst worden. Voor het inbouwen van het systeem is die laatste stand sowieso vereist. Veel behuizingen kan je zonder schroevendraaier openen dankzij duimschroeven, maar dat geldt niet voor deze. De ML07 is intern overigens identiek aan de Silverstone Raven RVZ01, die een wat vervaarlijker 'gaming'-uiterlijk heeft.

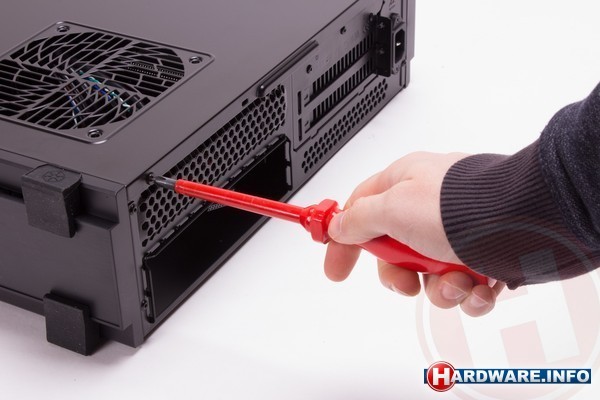

Schroef de bovenplaat los...

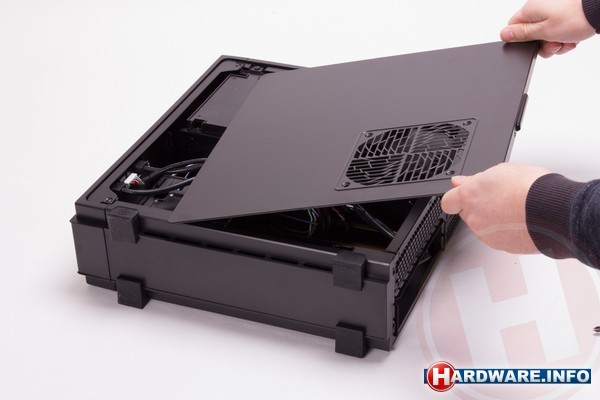

...en verwijder die.
Schroef vervolgens de module los waarop videokaart, 2,5" opslag en optisch station worden bevestigd...

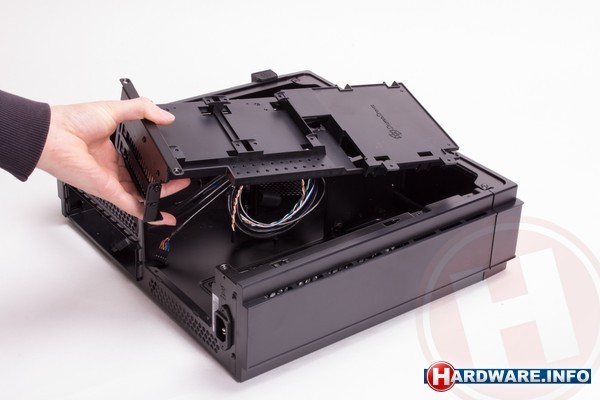

...en til die uit de behuizing.
Nu zijn de ventilatie-openingen van de onderkant zichtbaar, maar we zijn er nog niet.

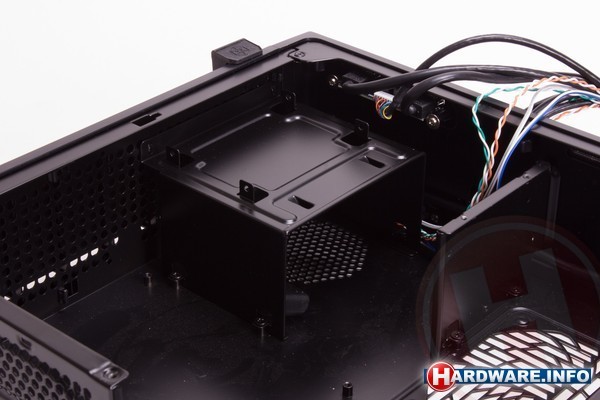

Ook deze kooi moet eruit...
...en ook daarvoor moet je schroeven...

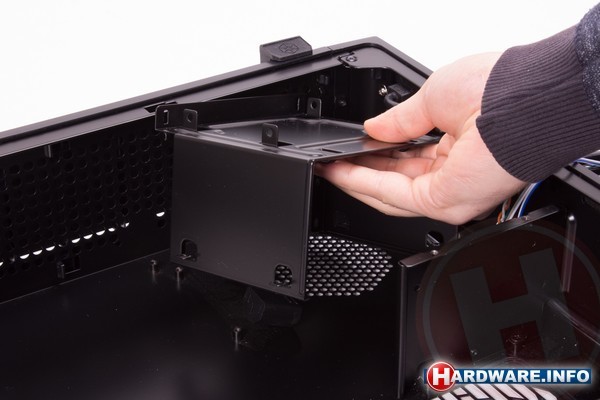

...maar nu kunnen we de voeding en de harde schijf plaatsen.
