Bouw je eigen Mini-PC 2015: kleiner is fijner

Stap 3: processor plaatsen

Het is altijd eenvoudiger om processor, geheugen en CPU-koeler buiten de kast alvast te monteren. Vervolgens kan je het geheel in een keer in de behuizing plaatsen. Als basis gebruiken we een ASUS Z97I-Plus Mini-ITX moederbord. Hierop plaatsen we eerst een Intel Core i5 4690K processor.

Het is een eenvoudige klus, maar er is wel een aantal zaken waarop je goed moet letten. Bovendien zijn dit prijzige onderdelen, dus kostbare foutjes willen we natuurlijk voorkomen.

Indien je wilt, kan je antistatische handschoenen gebruiken en eventueel jezelf zelfs voorzien van een aardigsdraad, maar onze ervaring is dat jezelf even ontladen (bijvoorbeeld op een niet geschilderde verwarmingsbuis) in de praktijk voldoende is om schade door statische elektriciteit te vermijden.

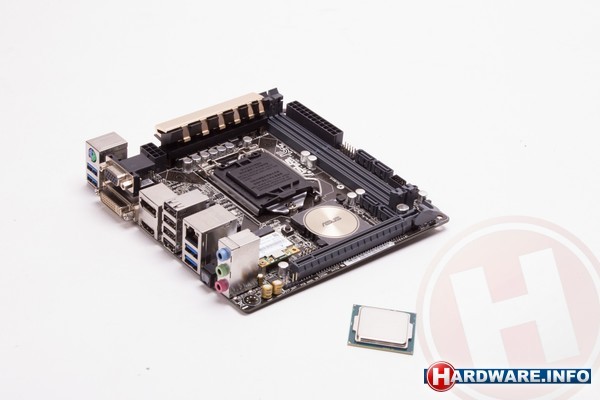

Onze basiscomponenten: een ASUS Z97I-Plus Mini-ITX moederbord en een Intel Core i5 4690K processor.

We beginnen met het verwijderen van het beschermkapje van de Socket 1150 processorvoet.

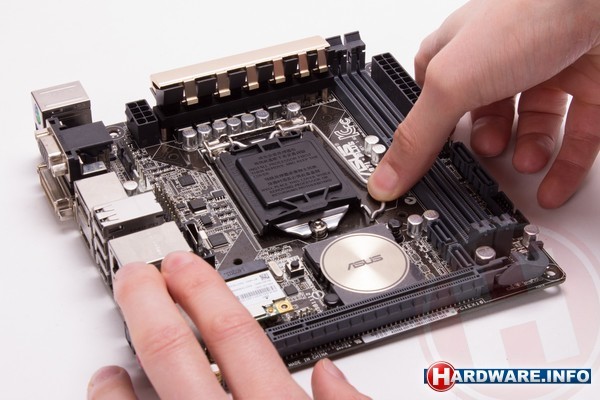

Dat doe je door de vergrendelingshendel opzij te bewegen en omhoog te halen...

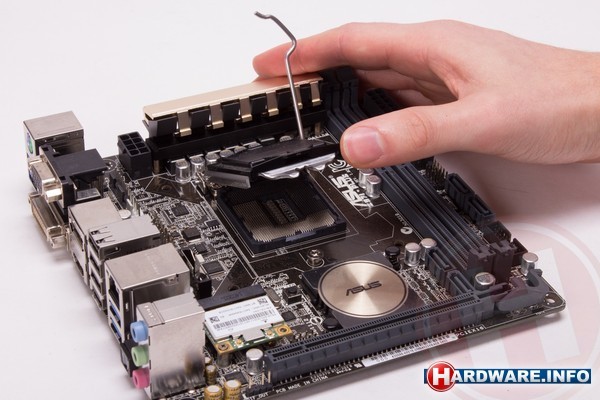

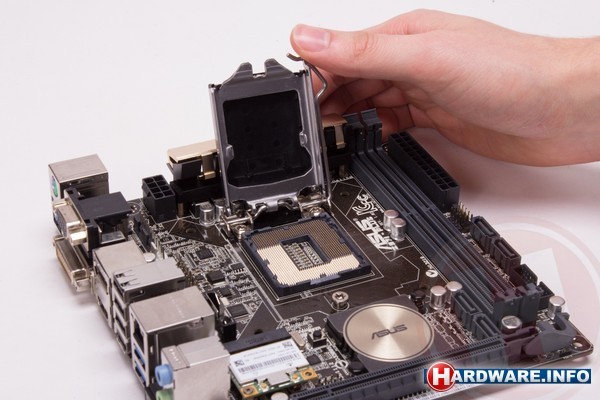

...het deksel van de socket op te tillen...

...tot de socket geheel geopend is.

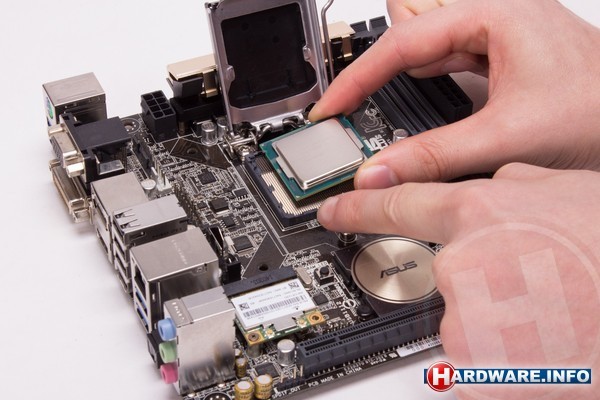

Vervolgens plaats je de processor in de socket. Let hierbij goed op, er is maar één juiste manier om dat te doen. Een driehoekje op de socket correspondeert met een driehoekje op de processor. Ook moeten de inkepingen op de processor op een lijn liggen met de corresponderende uitstulpingen in de socket-rand.

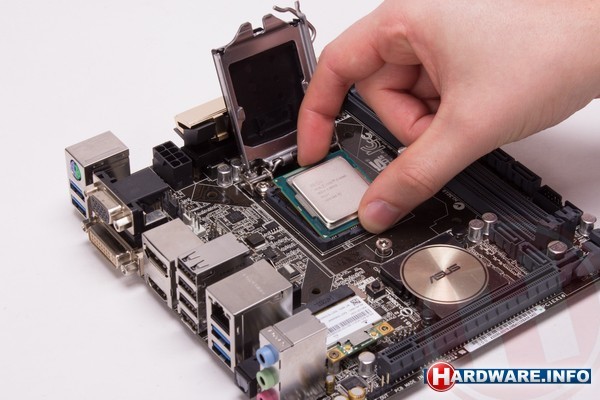

Leg de processor voorzichtig op de pinnen in de socket. Raak de pinnen nooit met je vingers aan en beweeg de processor niet in de socket.

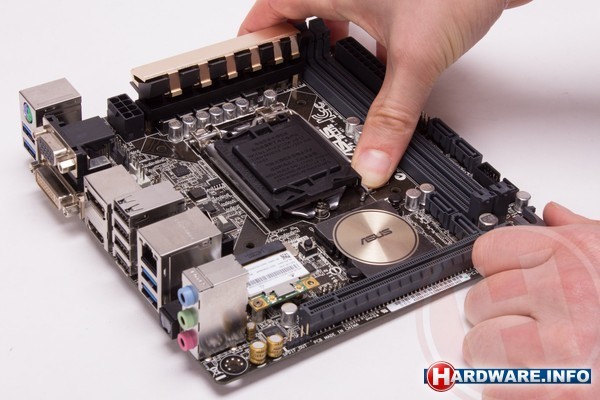

Als de CPU eenmaal op zijn plaats ligt, kan je het deksel van de socket sluiten...

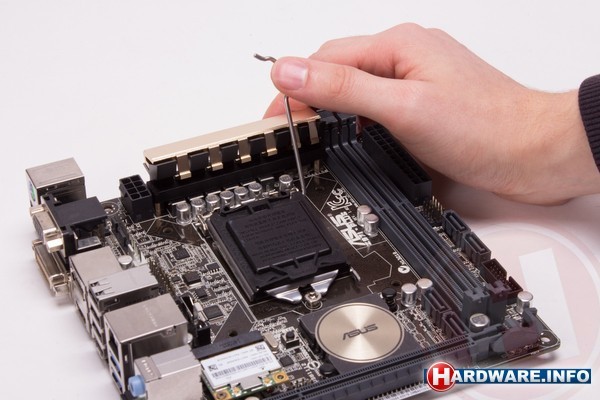

...en vergrendelen met de hendel.

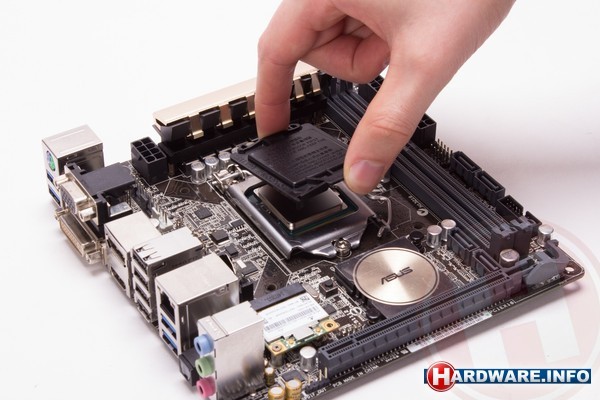

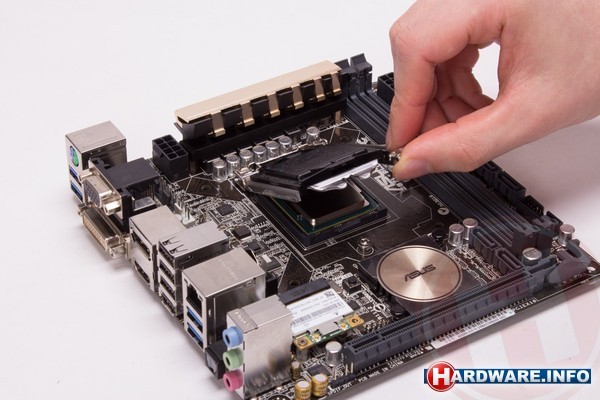

Til ten slotte het beschermkapje van de socket af.

De processor is nu klaar om van een koeler voorzien te worden, maar eerst gaan we het geheugen op zijn plaats monteren.
