Bouw je eigen Mini-PC 2015: kleiner is fijner

Stap 9: SSD, optische drive en videokaart plaatsen

Het monteren van de houder met optische drive, ssd en videokaart is eenvoudig, maar het is wel handig om het meteen goed te doen.

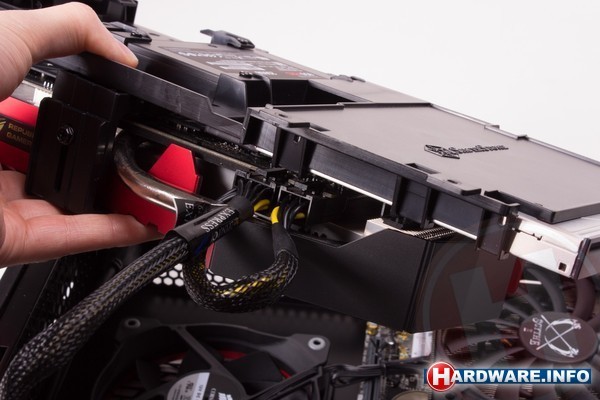

Zo is het een goed idee om nu al de PCI Express voedingkabels aan te sluiten. Bij grotere kasten kan je dat later doen, maar bij deze compacte behuizing kan je er dan niet meer goed bij.

De ASUS Striker Platinum GTX 760 heeft een 8 en een 6-pin connector, die je beide dient aan te sluiten op de voeding.

Nu kan je de houder plaatsen. Dat doe je zoals getoond op de foto; de riser-kaart moet in het PCI Express x16 slot van het moederbord vallen.

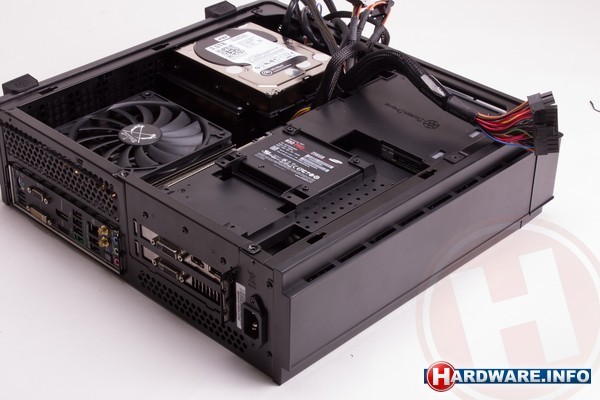

Zo zit alles goed op zijn plaats.

Nog even vastschroeven.

Hier zie je hoe de riser-kaart in het PCI Express slot zit.
