Performance control

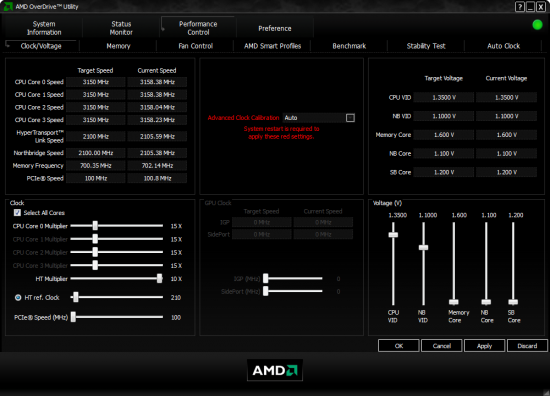

Het Clock/Voltage scherm onder Performance control is waar het overklokken gaat plaatsvinden. In de linkerkolom kun je instellingen met betrekking tot de snelheden doorvoeren. De rechterkolom is er voor de voltages. In de middelste kolom kom je op moderne AMD-moederbord met SB750 southbridge een instelling Advanced Clock Calibration tegen. Dit is een technologie die de frequenties van CPU en chipset beter synchroniseert. Mocht deze instelling nog niet op auto staan, is het aan te raden dit te veranderen en opnieuw op te starten.
Links onderin kun je allereerst de CPU-multiplier aanpassen. De software biedt de mogelijkheid om dit per core afzonderlijk te doen, maar in vrijwel alle gevallen is het beter om alle cores met dezelfde multiplier te laten werken. Daarvoor zet je een vinkje voor Select All Cores. Bij andere dan Black Edition processors kun je de multiplier uiteraard niet hoger dan standaard instellen.
Daaronder kun je de multiplier voor de HyperTransport bus instellen. Let wel: binnen de OverDrive software past deze ook direct de multiplier voor de geheugencontroller binnen de processor aan. Daaronder vinden we misschien wel de belangrijkste schuifregelaar, waarmee je de basisfrequentie (HT ref. Clock) kunt aanpassen. Wanneer je hier een instelling aanpast zie je boven in de kolom Target Speed de nieuwe snelheden verschijnen. Pas nadat je op Apply klikt worden de nieuwe snelheden daadwerkelijk ingesteld en verschijnen ze ook onder Current Speed.
Rechtsondering vind je vijf schuifregelaars voor de voltages. Van links naar rechts bepalen deze het CPU-voltage, het geheugencontroller voltage, het geheugenvoltage en tenslotte het voltage van het north en south bridge gedeelte van de chipset. Verwarrend is dat er hier dus twee schuifregelaars zijn met een vrijwel identiek naam: nummer 2 (NB VID) gaat dus over de in de processor geïntegreerde geheugencontroller, nummer 4 (NB Core) over het northbridge gedeelte van de moederbord chipset. Opnieuw zie je, wanneer je wat verandert, bovenin de wijzigingen onder Target Voltage. Pas als je op Apply klikt worden alle wijzigingen verwerkt.
Een ander belangrijk gedeelte onder Performance Control is de Stability Test. Hier zit functionaliteit verstopt die de processor 100% kan belasten. Op die manier kun je bij een nieuwe overklokinstelling de stabiliteit testen.
In het Performance Control gedeelte kun je daadwerkelijk gaan overklokken.
