Stappenplan Black Edition
Heb je goede koeling voor elkaar en is de OverDrive software geïnstalleerd, dan kun je aan de slag. Wie de hoogste benchmark score wil behalen moet er uiteraard voor zorgen dat alle onderdelen van de PC op een zo hoog mogelijke snelheid draaien: CPU, geheugen, videokaart, HyperTransport bus, en zo verder. Geen wonder dat zelfs doorgewinterde overklokkers vaak dagen of weken lang met instellingen in de weer zijn. In dit artikel stellen we ons een wat simpeler doel: alleen de CPU klokfrequentie zo hoog mogelijk krijgen. Dat draagt binnen benchmarks ook het meest toe aan de resultaten.
Heb je een Black Edition processor, dan is het stappenplan lekker eenvoudig. Zet in AMD OverDrive de multiplier één stapje (0,5x) hoger en druk op apply. Ga daarna naar de stabiliteitstest en laat deze ruime tijd (minimaal aan half uur) draaien. Hou tevens in de gaten of de temperatuur niet te hoog op loopt. Wordt de stabiliteitstest probleemloos doorlopen? Dan kan de multiplier opnieuw een stapje omhoog en kun je opnieuw gaan testen. Op een gegeven moment zal de PC niet meer stabiel werken. Dan kun je ervoor kiezen om het CPU-voltage iets te verhogen, bijvoorbeeld met 0,05 Volt. Doe daarna de stabiliteitstest opnieuw. Wordt de stabiliteitstest goed doorlopen, dan kun je weer verder met de multiplier een stapje verhogen. Loop je opnieuw in de problemen, dan kun je wederom het CPU-voltage iets verhogen. Zolang de temperatuur maar onder de 62 graden blijft en je qua voltage niet te hoog gaat zetten (een maximum van rond de 1,5 Volt is verstand) is er niks aan de hand.
Stappenplan normale CPU
Heb je geen Black Edition processor, dan moet je met de basisfrequentie aan de slag. Opnieuw is ons doel om puur de CPU frequentie zo hoog mogelijk te krijgen. We moeten er dus voor zorgen dat de andere zaken die afhankelijk zijn van de basisfrequentie (northbridge gedeelte van de CPU, HyperTransport bus en geheugen) geen bottleneck worden.
Voordat je begint is het zaak om de standaard klokfrequenties voor de northbridge, HyperTransport en het geheugen te noteren. In de meeste gevallen is dat 2000 MHz voor de eerste twee. Het geheugen is natuurlijk afhankelijk van het type modules dat je hebt. DDR3-1333 modules lopen standaard op 667 MHz (1333 / 2).
Als eerste stap bij het overklokken moet je de multipliers voor northbridge, HyperTransport en geheugen één stapje lager instellen dan ze standaard staan. Die eerste twee doe je met de HT Multiplier schuifregelaar in AMD OverDrive, de geheugenmultiplier moet je helaas in de BIOS doen. Wanneer je gebruik maakt van DDR3-1333 geheugen stel je hem bijvoorbeeld in op DDR3-1066, een stapje lager dus. Door deze multipliers te verlagen weet je zeker dat deze onderdelen geen bottleneck worden bij het opvoeren van de CPU.
Daarna is de truc om stap voor stap in AMD OverDrive de basisfrequentie (HT ref. Clock) te verhogen. Je kunt het beste kleine stapjes nemen, bijvoorbeeld van 2 MHz. Na iedere verhoging dien je een stabiliteitstest uit te voeren van minimaal 10 minuten, waarbij je uiteraard ook de temperatuur in de gaten dient te houden. Werkt een nieuwe instelling niet, dan kun je net als hiervoor besproken het CPU-voltage een klein beetje verhogen (+ 0,05 Volt) en de test opnieuw uitvoeren.
Bij iedere verhoging van de basisfrequentie moet je bij Target speed controleren of de klokfrequenties voor northbridge, HyperTransport bus en/of geheugen toevallig hoger worden dan ze oorspronkelijk waren. Zo ja, dan moet je de betreffende multipliers opnieuw een stapje terugzetten. Een voorbeeld: stel je had de HT multiplier teruggezet van 10x naar 9,5x aan het begin. Bij een 200 MHz basisklok werkt de HyperTransport bus dan op 1900 MHz in plaats van 2000 MHz. Zodra je tijdens het verhogen echter bij 211 MHz bus of hoger uitkomt, wordt de HyperTransport snelheid weer hoger dan oorspronkelijk: 9,5x 211 is immers 2004,5 MHz. Op dat moment mag de betreffende multiplier weer één stapje terug om te voorkomen dat er een bottleneck ontstaat.

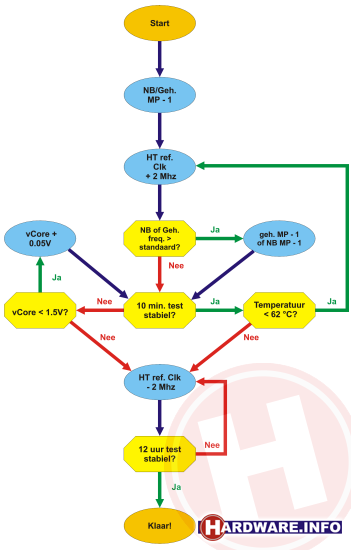

Het stappenplan verwerkt in een flowchart.
