Platform
De nieuwe Westmere-EP processors maken gebruik van exact dezelfde Socket 1366 processorvoet als de bestaande Nehalem-EP Xeons. Vanwege de onaangepaste QuickPath interface en gelijk gebleven geheugenondersteuning, werken de Westmere CPU's op dezelfde moederborden als de voorlopers, zij het dat een BIOS-update benodigd is. Dit zorgt ervoor dat serverbouwers eenvoudig nieuwe systemen op basis van de nieuwe processors kunnen introduceren: bestaande servers kunnen simpelweg van de nieuwe chips voorzien worden en hoeven daarna slechts gedeeltelijk opnieuw gevalideerd te worden. Dat betekent dat we vermoedelijk al snel de nodige Westmere servers van de verschillende serverfabrikanten mogen verwachten.
De voor Westmere aangewezen chipset is de vorig jaar geïntroduceerde Intel 5520. Deze chip kan dankzij twee QuickPath verbindingen rechtstreeks worden aangesloten op twee CPU's. De chipset bevat een PCI Express 2.0 controller met 36 lanes, die serverbouwers de mogelijkheid geeft om uiteenlopende keuzes te maken qua uitbreidingssloten. De 5520 wordt gecombineerd met een ICH10R south bridge.

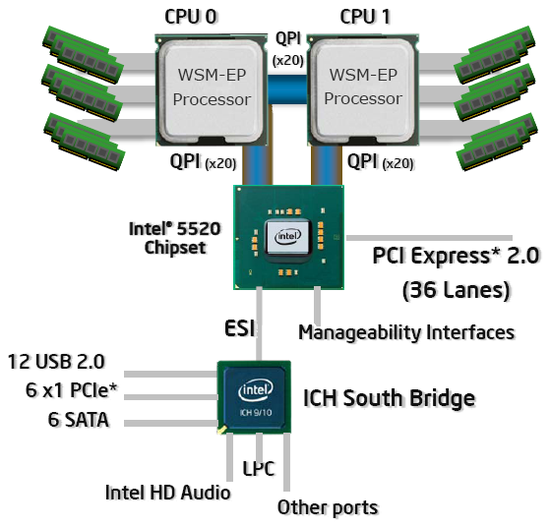

In onderstaande afbeelding is de opbouw van een standaard Westmere-EP systeem te zien. Beide processors zijn met elkaar verbonden middels een rechtstreekse QuickPath verbinding. Verder is er vanuit beide CPU's een QuickPath verbinding naar de chipset. In totaal zijn er zes geheugenkanalen binnen een Westmere-EP systeem. Wanneer er behoefte is aan meer PCI-Express lanes, kan de serverbouwer ervoor kiezen om twee 5520 chips te plaatsen, elk in verbinding met één CPU.
