Waarde en locatie van de potmeter bepalen
Als je het juiste IC met de FB pin gevonden hebt is het tijd om te achterhalen welke weerstand je eraan moet solderen, maar ook de locatie van de FB-ping vast te stellen. Op een IC zit altijd een kleine inkeping of een klein rondje in een hoek. Samen met de datasheet kun je zo achterhalen welke pin de FB-pin is op je videokaart. Als dit gelukt is kun je daarna met je multimeter de weerstand meten die aan de FB pin zit. Deze kun je meten door met je rode pen op de FB pin te prikken en je zwarte op een willekeurige ground. Alvorens dit te meten, is het handig om je multimeter in te stellen op 100K Ohm. Als je dan niks meet zet je de multimeter een stapje omlaag, totdat je een waarde krijgt die klopt.
Laten we even als voorbeeld nemen dat je een waarde krijgt van 2K Ohm. De extra weerstand die we in de vorm van de potmeter gaan plaatsen, wordt parallel geplaatst aan de bestaande weerstand. De uiteindelijke weerstand wordt daardoor lager, wat ervoor zorgt dat de controller een hoger voltage gaat instellen. Om ervoor te zorgen dat de beginsituatie (wanneer de potmeter op maximale waarde staat gedraaid) niet te veel afwijkt van de situatie zonder voltmod, kun je het best kiezen voor een potmeter met circa 20 keer de waarde van de gemeten weerstand. In ons voorbeeld komen we dus uit op een waarde van 40K Ohm. De kans dat zo'n specifieke waarde daadwerkelijk beschikbaar is, is echter klein. Wanneer een waarde niet beschikbaar is, is het het beste om een waarde te nemen die daarboven zit. Het dichtst bij 40K Ohm zit 50K Ohm, waarvan dus wel pots zijn.
Een potmeter met een hogere waarde geeft als resultaat dat je voor het verhogen van het voltage in het begin wat verder moet draaien, maar dat het instellen wel preciezer is dan op een lagere waarde. Voor extra precisie kun je ook twee potmeters in serie plaatsen. Het voordeel is dan wel dat je heel erg precies kan instellen en het voltage niet in grote stappen omhoog gaat, omdat je twee maal het aantal slagen hebt. In de meeste gevallen is dat echter niet nodig.

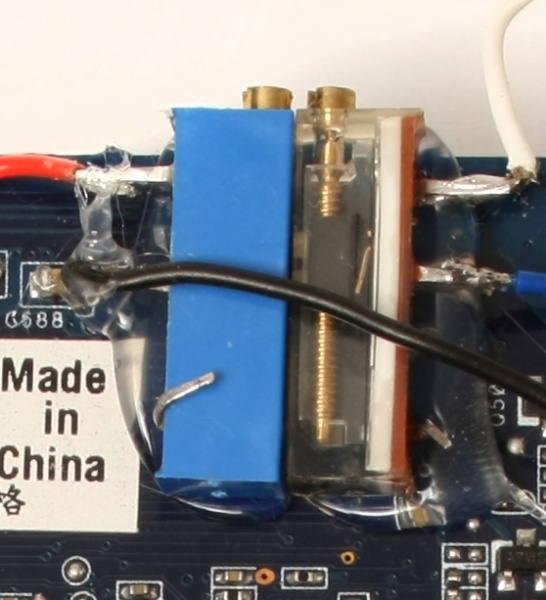

Twee geïmplementeerde potmeters, één voor GPU-voltage en één voor geheugenvoltage.

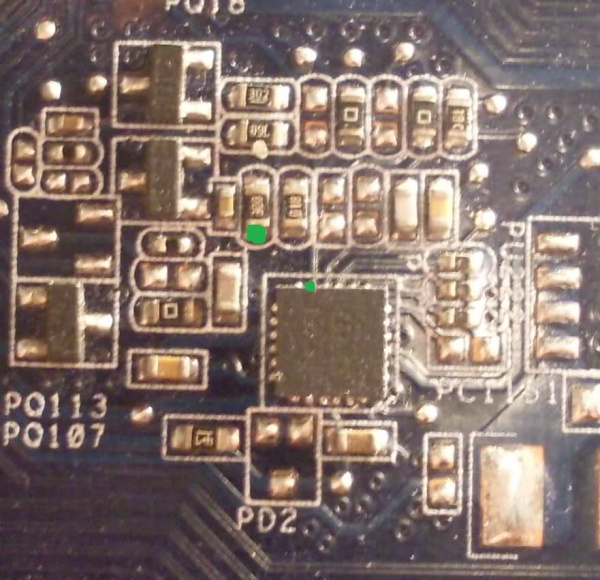

Nu je weet welke waarde je nodig hebt, ben je bijna klaar om de mod uit te voeren. Er is nog één laatste handeling die je moet verrichten, voor het gemak bij het solderen. Zoals je waarschijnlijk al gemerkt hebt, is het lastig om ook maar iets op die FB-pin te houden, laat staan solderen. Deze laatste handeling bestaat dan ook uit het zoeken van een alternatief soldeerpunt. Dit doe je door je multimeter op doorgangsmeting te zetten. Eén pen zet je op de FB-pin en met de andere pen prik je op willekeurige punten die dichtbij de FB pin in de buurt zitten. Hoor je een piep, dan weet je dat deze in verbinding staat met de FB-pin. Dat punt kun je als alternatief gebruiken om de voltmod aan vast te solderen.
