Zoeken van het juiste IC
Wanneer je de daadwerkelijke voltmod wil gaan toepassen, moet je in eerste instantie op zoek naar het IC dat het circuit dat het voltage voor GPU of geheugen maakt aanstuurt. Er zitten vaak meerdere ICs op een videokaart. Meestal is er één die er net wat anders uitziet dan de rest, zie onderstaande afbeelding. Als je zo'n IC gevonden hebt, kun je op internet de code opzoeken die op de chip staat. Dit is het moment dat een vergrootglas met eventueel extra verlichting goed van pas komt. Als je de datasheet kan vinden, heeft deze meestal een logische naam die bij het doel van de chip past. Als het dus de controllerchip is die we zoeken, kan de naam bijvoorbeeld "2 phase controller" zijn, of iets in die richting. Als hij iets doet wat niets te maken heeft met fasen controleren, heb je waarschijnlijk de verkeerde.

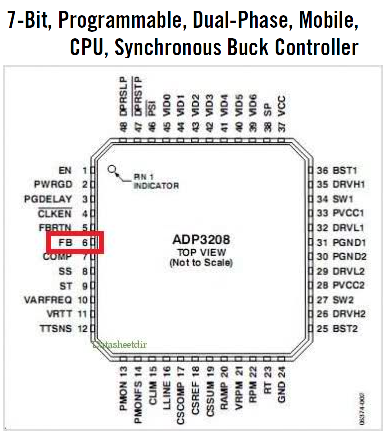

Ook belangrijk is dat het IC dat je opgezocht hebt een zogenaamde "FB pin" heeft. De weerstand aangesloten op deze pin bepaalt welk voltage uiteindelijk door de controllerchip ingesteld wordt. Doordat we de weerstand gaan veranderen, gaat het voltage omhoog. Zoals je in onderstaand voorbeeld duidelijk kan zien, zit er op pin 6 de FB. Bij het uitvoeren van de voltmod gaan wij hier solderen.
