Readouts (2)
GPU voltage (Vgpu) bij videokaarten zonder extra stroomconnector
Er zijn natuurlijk ook videokaarten zonder extra connectors. Dit zijn vaak de goedkopere videokaarten en waarschijnlijk des te interessanter voor voltmodding. Een deel van de uitleg hiervoor kun je wel gebruiken bij een videokaart zonder connector, maar de locatie is vaak anders. Zoals je misschien bekend is, betrekt een videokaart zonder extra connector zijn stroom uit het PCI-Express slot.

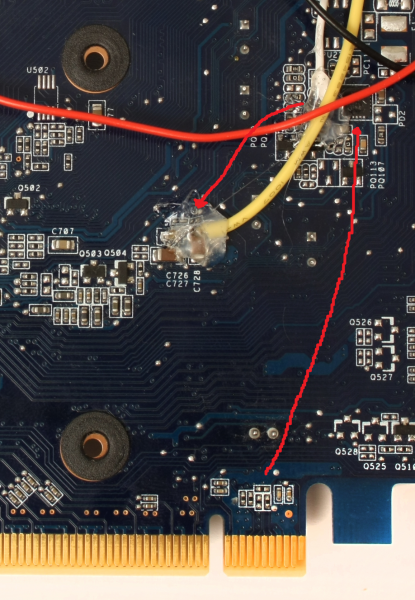

Vandaar dat we bij videokaarten zonder extra connector dus zoeken vanaf de PCI-Express aansluiting. Enkel een deel daarvan zorgt voor spanning op de videokaart. Dat deel is het kleine stukje vooraan op de kaart. De controllerchip voor de GPU zit hier dus vaak in de buurt, opnieuw meestal aan de achterkant, met daar vlakbij meetpunten. In dit geval zitten de leespunten dus vaak aan de rechterkant van de GPU. Dit zijn vooral bij wat oudere videokaarten, zoals onze 9500GT, de SMD condensators. Deze zijn wat groter dan de andere componenten eromheen en dus makkelijk te herkennen. Vaak zijn dit er twee of drie.
Vmem (geheugenvoltage)

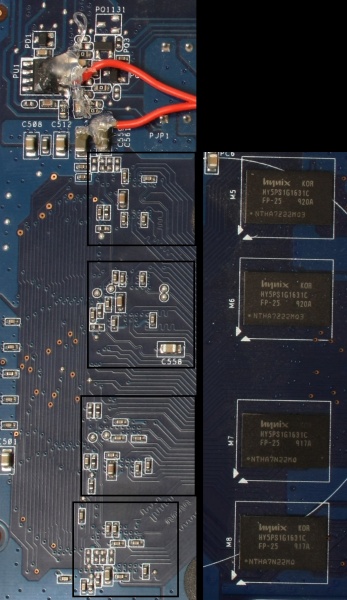

Voor Vmem geldt eigenlijk hetzelfde als bij Vgpu. Vaak is al snel te zien waar het voltage van het Vmem vandaan komt. Dit kun je vaak zien doordat er aan de voorkant van de videokaart een spoel zit, of een 100% solid condensator, met een opschrift van 6.3V en soms 2.5V, al worden de 2,5 V condensators meestal gebruikt voor het GPU-stroomcircuit. In het geval van onze GeForce 9500 GT zit vlak boven het IC voor het geheugen een uitleespunt. Ook hier zien we weer een paar grote SMD condensators. Mocht dit niet zo zijn, dan kun je altijd nog aan de achterkant van een geheugenchip kijken. Ook hier zit een groot aantal componenten, waaronder een paar uit de toon vallende condensators. Op deze kun je ook het voltage meten.
Plaatsen van de readout
Heb je de juiste plek gevonden, dan kun je de gele of rode kabel van de geplaatste molex-stekker vastsolderen aan de meetpunten. Vanaf dat moment kun je eenvoudig de voltages constant meten door de pennen van je multimeter in de molexstekker te steken.
