Solderen, wat moet je weten?
Om een voltmod goed uit te kunnen voeren, heb je een aantal vaardigheden en spullen nodig. Eén van die vaardigheden is echt onmisbaar bij het uitvoeren van een voltmod: solderen. De enige uitzondering voor een voltmod waarbij je niet hoeft te solderen, is de zogenaamde pencilmod, waarbij bepaalde punten worden verbonden door middel van een zacht potlood streepje. In 99% van de gevallen kan je echt niet om solderen heen.
Het is aan te raden om, wanneer je weinig of geen soldeerervaring hebt, eerst te oefenen op iets ouds dat kapot mag. Zo kun je vast wennen aan de kleine soldeerplekken die je vaak tegenkomt op een videokaart. Ook de manier waarop je gaat solderen kun je zo alvast even onder de knie krijgen. Bij het solderen van een voltmod is het handig om eerst altijd de te gebruiken draad te 'vertinnen'. Je brengt dan een laagje tin aan over de koperen mini-draadjes van de draad, zodat ze ten eerste bij elkaar blijven, en ten tweede zodat je zonder extra handeling een draadje op zijn plaats kan solderen. Dit kun je doen door een stukje gestripte draad tegen de soldeerbout te houden, waar je een stukje tin tegenaan houdt. Voor deze handeling is het erg handig om een 'derde hand' te hebben, een standaard met twee klemmen. Als je het goed doet, smelt het tin netjes om de koperen draad heen.

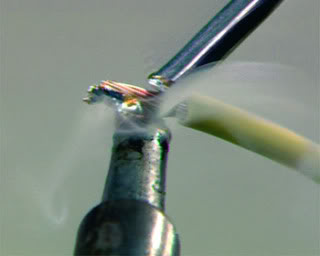

Het vertinnen van een draad.
Nu je weet hoe je een draad vertint, zal het makkelijk zijn om deze aan bijvoorbeeld de potmeter te solderen. Doordat het draadje vertind is, hoef je enkel het pootje of punt waar het draadje aan bevestigd moet worden te verwarmen met je soldeerbout. Als je daarna het draadje ertegenaan houdt, zal de tin van het draadje op het contactpunt smelten.
Om ervoor te zorgen dat je plus en min niet met elkaar verwart, is het handig om met minimaal twee kleuren draad te werken. Wij gebruiken in deze workshop voor het gemak rood en zwart, waar rood plus is, en zwart min.
Bij een potmeter heb je drie pootjes. De middelste poot is altijd de ground (aarde). Let hierop, want als je de ground per ongeluk omdraait, krijg je het maximale voltage over je chip heen, omdat er dan namelijk geen weerstand meer tussen zit. Een pot draai je altijd tot de maximale waarde alvorens hem te solderen.
Om extra zekerheid te geven dat je mod niet opeens loslaat, is er nog een hulpmiddel dat soms best handig kan zijn. Wel kun je dat het beste alleen kan gebruiken wanneer je zeker weet dat je mod op de goede plek zit en niet vaak meer los moet: een lijmpistool komt in dit geval goed van pas. Tijdens het solderen raden we aan een goede steun te zoeken voor de hand waarmee je soldeert. Dit voorkomt dat je per ongeluk de halve videokaart onder het tin smeert.
Met een lijmpistool zorg je ervoor dat alles echt op z'n plek blijft zitten.
