Kennismaken met componenten (2)
3. De spoel

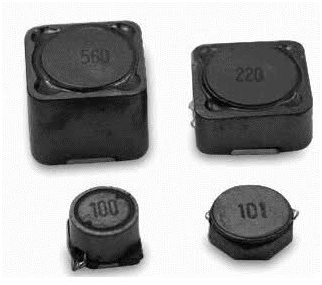

Minstens zo belangrijk voor filtering van voltages zijn spoelen. Dit zijn elektrische componenten die door middel van magnetisme filteren en ook stroom kunnen opslaan. Deze worden vooral gebruikt voor stevige stroomcircuits bij high-end videokaarten. Vaak kun je hieraan ook zien hoeveel fasen een videokaart heeft. Aan deze spoelen kun je vaak ook het voltage meten dat op je GPU staat. Je hebt ze in verschillende verschijningsvormen, zoals ook te zien op onderstaande foto's:
4. Het IC
Om een voltmod toe te passen moet je tenslotten weten hoe een IC, ofwel Integrated Circuit, eruit ziet. Op een videokaart zitten meestal meerdere ICs, maar slechts een paar ervan zijn bruikbaar voor deze workshop: één voor de GPU en één voor het geheugen. Een IC is volledige elektrische schakeling in één chipje, dat uiteenlopende taken kan hebben. De IC's die we gaan zoeken, doen eigenlijk niets meer dan het voltage en stroomverbruik van de chip die ze aansturen bepalen en controleren.
De uitgangsspanning wordt vaak bepaald door een weerstand of een rij met weerstanden. Door deze te manipuleren kunnen we dus het voltage richting de GPU verhogen. Aan de hand van deze rij weerstanden bepaalt het IC welk voltage de GPU krijgt. Het is dan alsnog mogelijk om met de normale GPU mod het voltage te verhogen, maar dit voltage mag maar een bepaald aantal millivolt afwijken voordat de IC het voltage dichtknijpt en je kaart niks meer doet. In dit geval moet je je regelbare weerstand weer terug omhoog draaien en de pc opnieuw aanzetten.
