Kennismaken met componenten (1)
Het is niet per se nodig om te weten welke componenten er op je videokaart zitten, maar sommige zijn wel handig om te (her)kennen bij het zoeken naar de juiste readouts (uitleespunten van het voltage). Op pagina 7 zul je zien waarvoor het bijvoorbeeld handig is om te weten wat een SMD condensator is. Heeft deze workshop echter je volledige interesse gewekt in voltmodding, dan komt het later nog meer van pas om alle componenten te kunnen herkennen, voor het uitvoeren van complexere modificaties zoals OCP.
1. De weerstand

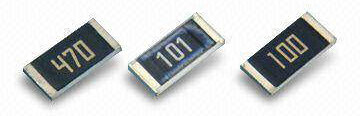

In het geval van weerstanden hebben we bij videokaarten van doen met exemplaren van het SMD-type, ofwel Surface Mounted Device. Dit zijn hele kleine weerstandjes die op een printplaat worden gebakken. Deze weerstandjes lijken soms erg op SMD condensators die verderop aan bod komen. Let dus goed op hoe ze eruit zien. De SMD weerstanden zijn in twee uitvoeringen te vinden op videokaarten. Ze zijn altijd zwart, maar sommige hebben ook een waarde erop staan. Deze zijn meestal iets groter en in het geval dat je ze moet verwijderen zijn dit de makkelijkere.
2. De condensator
Op videokaarten kun je drie verschillende condensators terugvinden. De grote bekende condensators, ofwel de 100% Solid Cap (cap staat voor capacitor, Engels voor condensator) condensators werken op een videokaart als grote filter voor het voltage. Op de achterkant zie je er echter nog veel en veel meer. Dit zijn SMD condensators zonder polariteit. Ook deze worden gebruikt voor filtering. Door deze te kunnen herkennen zien we erg snel waar een readout zich kan bevinden. Ook helpen de grote broers daarbij. Er is echter nog een derde type, namelijk de Hi-c cap, die je ondermeer op luxe videokaarten van MSI tegenkomt. Deze herken je aan de rechthoekige vorm met een wit streepje en een plusje erin. Ook op deze kun je het voltage meten.
Solid cap (boven) en SMD (onder) condensators
Een Hi-C condensator
