Readouts
Voordat je een voltmod gaat maken, is het van belang om eerst een mogelijkheid te creëren om het gebruikte voltage van de GPU of het geheugen te meten. Als je de basiskennis goed in je hebt opgenomen, moet het geen probleem zijn om het plaatsen van zo'n zogenaamde readout feilloos uit te voeren.

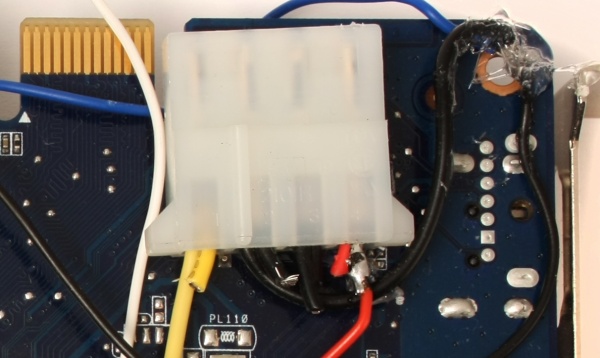

Voor het plaatsen van readouts bestaan verschillende manieren. Wij doen het in dit geval met een afgeknipte female molex connector. Met een dot hete lijm kun je deze op een (bij voorkeur leeg) plekje op de kaart plakken. De twee middelste, ofwel zwarte draden van de molexconnector kun je aan een ground solderen. De gele of de rode draad verbind je met het meetpunt. Bij het gebruik van een GPU- én geheugenmodificatie heb je ze dus allebei nodig, als je maar één van de twee gaat doen kun je ervoor kiezen om de niet gebruikte draad af te knippen.
Hieronder doen we uit de doeken hoe je de juiste punten kunt vinden om het voltage van de GPU of het geheugen te meten met een multimeter. Je zult in beide gevallen meerdere plekken moeten proberen, voordat je de juiste hebt. Het makkelijkste is om je multimeter op de voltagestand te zetten en de zwarte pen te verbinden met de ground. Met de rode pen kun je dan op basis van de tips hieronder verschillende posities meten. Zodra je de plek hebt gevonden waarbij de meting overeenkomt met de volgens de specificaties opgegeven waarde van het GPU- of geheugenvoltage van je videokaart, dan weet je dat je de juiste plek hebt gevonden.
GPU voltage(Vgpu) bij videokaarten met extra stroom connector

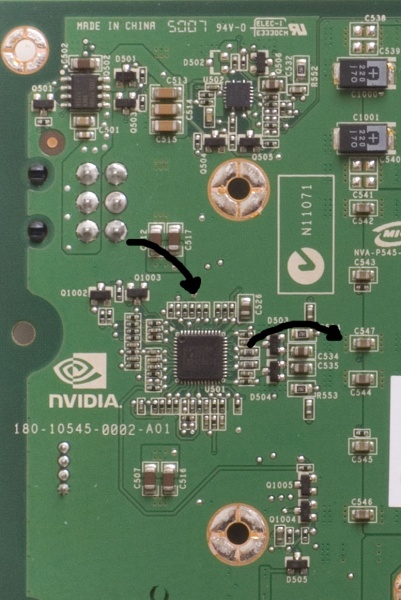

Van de voltages Vgpu en Vmem, is Vgpu meestal het makkelijkst te vinden. Om te zoeken waar we moeten gaan meten, leg je de videokaart altijd met de achterkant naar boven. Op de achterkant, waar je de schroeven van je koeler ook kan vinden, zit in 99% van de gevallen het uitleespunt van het voltage dat je wilt meten. Heb je een videokaart met extra stroomconnector zoals een PEG 6-pins, ga dan van links naar rechts om te zoeken. Vlakbij de PEG, meestal eronder, zit de IC die je verderop nodig hebt voor je voltmod. Vanaf die IC kunnen we verder zoeken naar een leespunt. Dit is vaak een klein beetje meer naar rechts voordat je een rij met SMD condensators of Hi-c caps tegenkomt, vaak in het aantal fasen dat de videokaart heeft. Als je dit herkent, kan elk van deze condensators als uitleespunt dienen.

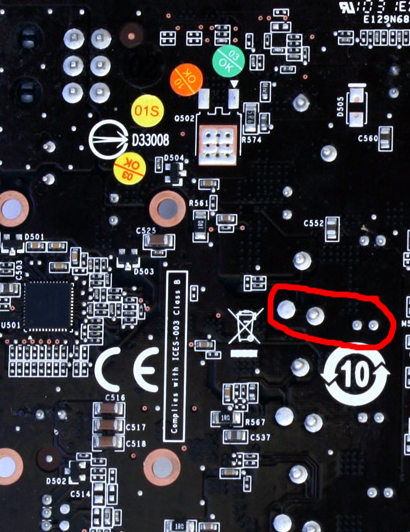

Er zijn ook videokaarten waar de condensators aan de voorkant zitten, maar dit zijn vaak de 100% solid condensators, en deze steken soms door de kaart heen naar de achterkant. In dat geval kun je aan de achterkant meten op de pootjes van deze condensators. Herken je een spoel, ook daarbij geldt hetzelfde. In onderstaande afbeelding zie je links poten van een spoel en rechts poten van een condensator.
