42 Intel Z97/H97 chipset moederborden review

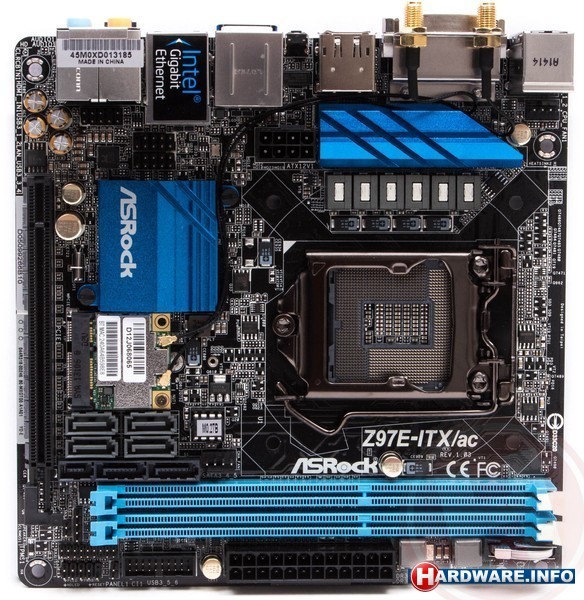

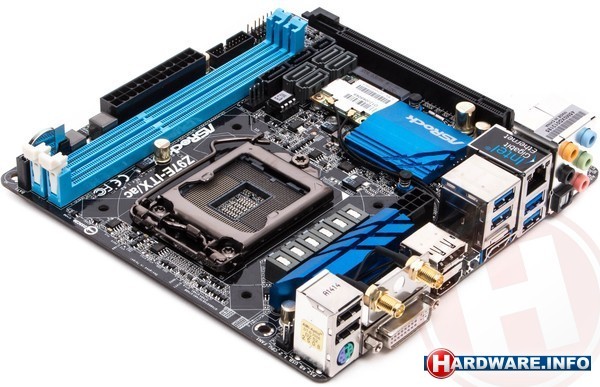

ASRock Z97-E ITX/ac

De Z97-E ITX/ac is het meest luxe Mini-ITX bordje uit het assortiment van ASRock. We kunnen enkel diep respect hebben voor de ASRock engineers die dit bord ontworpen hebben, want de hoeveelheid functionaliteit die ASRock op de kleine PCB die de ITX-formfactor toelaat heeft geplaatst is ongekend.

Zoals gebruikelijk bij ITX-borden in dit segment vinden we een PCI-Express x16 slot als enig beschikbare uitbreidingsslot en zijn er twee standaard DIMM-sloten. Er is echter ook nog een Mini-PCI-Express slot, waarover verderop meer.

ASRock heeft alle zes de Serial ATA 600 poorten van de chipset op dit bordje geplaatst gekregen. Twee van die poorten maken deel uit van een SATA Express connector: ook die nieuwe interface is dus beschikbaar. En om het compleet te maken is er ook nog een M.2-slot, zij het aan de onderkant van het bord. Op storage vlak doet dit ITX-bordje dus niets onder voor luxere (Micro) ATX varianten.

USB 3.0 biedt het bord 6x en USB 2.0 eveneens 6x. Respectievelijk vier en twee van die aansluitingen zitten achterop. Daar vinden we verder ook DVI, HDMI én DisplayPort monitoraansluitingen. Dat betekent dus dat je drie schermen digitaal kunt aansluiten en met DisplayPort is dit bord ook direct geschikt voor 4K-schermen.

De gebruikte audiochip is een Realtek ALC1150, een betere keuze is natuurlijk niet te maken. Er is een digitale audio-uitgang en de drivers bieden ondersteuning voor DTS Connect. De Gigabit LAN-aansluiting wordt aangestuurd door een Intel WG-I218V controller. En in het eerder genoemde Mini-PCIe slot vinden we een Intel Wireless-AC 7260 module met ondersteuning voor 802.11ac WLAN en Bluetooth 4.0.

Het bordje biedt een 6-fase CPU-stroomvoorziening en er zijn twee fan-aansluitingen. Voor meer hardwarematige extra features is er natuurlijk geen plek, maar de BIOS is lekker compleet, zoals een aantal pagina's terug beschreven. En het moet gezegd: de prijs is zeer scherp.
