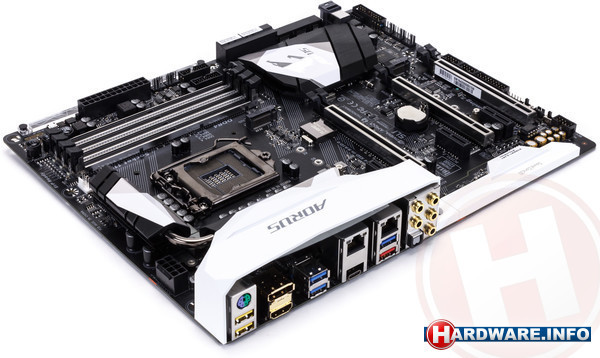

Gigabyte Aorus Z270X-Gaming 7

Uiterlijk lijkt de Gaming 7 heel erg op de Gaming 5. Zo zijn de kleuren en elementen hetzelfde, en bevinden de LEDs zich ook op exact dezelfde plaats. Het verschil is dat de LED-zones bij de Gaming 7 onafhankelijk van elkaar andere effecten weer kunnen geven.

Ook de stroomvoorziening verschilt totaal niet van die van de Gaming 5: hij heeft eveneens elf fases en we mogen weer dezelfde PWM-controller en MOSFETs bewonderen - Intersil ISL95866 in combinatie met de Vishay Sira12 en Sira18. Verschil is wel dat er bij de Gaming 7 een heatpipe is aangebracht om de twee MOSFET-heatsinks met elkaar te verbinden en daarmee de warmte beter te spreiden.

Onder de motorkap zijn er echter behoorlijk wat verschillen tussen deze twee modellen. Zo is een wellicht minder opvallend uiterlijk verschil dat er op de plastic overkapping van de linkerkant van het moederbord "Sound Core3D" staat, wat aangeeft dat hij niet is uitgerust met de Realtek ALC1220, maar met een Creative Sound3D "quad core" audiochip. Deze kwamen we vorig jaar al tegen in de Z170X-Gaming 7 van het merk, en presteerde niet fantastisch. Ook heeft de Gaming 5 een andere koptelefoonversterker: de Ti Ne5532. Je hebt met een switch op het moederbord de keuze om te schakelen tussen een versterking van 2,5x en 5x.

De on-board knoppen zijn bij dit moederbord wel wat nuttiger dan die we op de Gaming 5 aantroffen. Naast OC en Eco (die nog steeds aanwezig zijn) hebben we nu ook een knop voor het aan- en uitzetten van de computer. Vlakbij zijn er ook wat kleinere knoppen waarmee de CMOS kan worden gewist en de computer kan worden herstart.

Het bord heeft negen temperatuursensors, inclusief twee temperatuursensor-headers - wat Gigabyte 'externe temperatuursensors' noemt. In zekere zin is dit vergelijkbaar met de sensorheaders van ASUS, behalve dat je bij dit bord de sensors meegeleverd krijgt. Daarnaast zijn er acht fanaansluitingen aanwezig, die alle acht ook PWM ondersteunen. Dual BIOS wordt ook ondersteund: op het moederbord vind je twee switches: een om de dual BIOS mode in te schakelen en de tweede om te schakelen tussen de BIOS'en.

Naast de zes SATA600-poorten van de chipset, biedt het bord nog twee keer M.2 en een keer U.2. De aansluitingen voor supersnelle SSD's delen geen bandbreedte met elkaar en kunnen dus tegelijkertijd gebruikt worden. Wel deelt een M.2-slot bandbreedte met het PCI-Express 4x slot met vier lanes uit de chipset. Wanneer beide in gebruik zijn, wordt de laatstgenoemde beperkt tot twee lanes en daarmee de helft van de bandbreedte.

De netwerkvoorziening wordt net zoals bij de Gaming 5 geboden door een Killer E2500 en een Intel WGI219V.

In tegenstelling tot het kleinere broertje is er bij de Gaming 7 nog wel sprake van Thunderbolt 3-ondersteuning. Hij is namelijk uitgerust met een volledige geactiveerde Intel Alpine Ridge chip. In het verleden was die nog sneller dan de ASMedia ASM1142, maar het valt nog te bezien of dit nog steeds het geval is met de nieuwe ASM2142. Sommige fabrikanten die er gebruik van maken beweren in ieder geval dat de ASMedia nu sneller zou moeten zijn.

Naast de twee USB 3.1-poorten die de Alpine Ridge biedt, zitten er nog vijf USB 3.0-poorten op het I/O-paneel. Daarnaast heeft het bord nog headers voor vier keer USB 2.0 en vier keer USB 3.0 (geleverd door een Realtek-hub, dus met de gedeelde bandbreedte van een enkele USB 3.0 poort).
